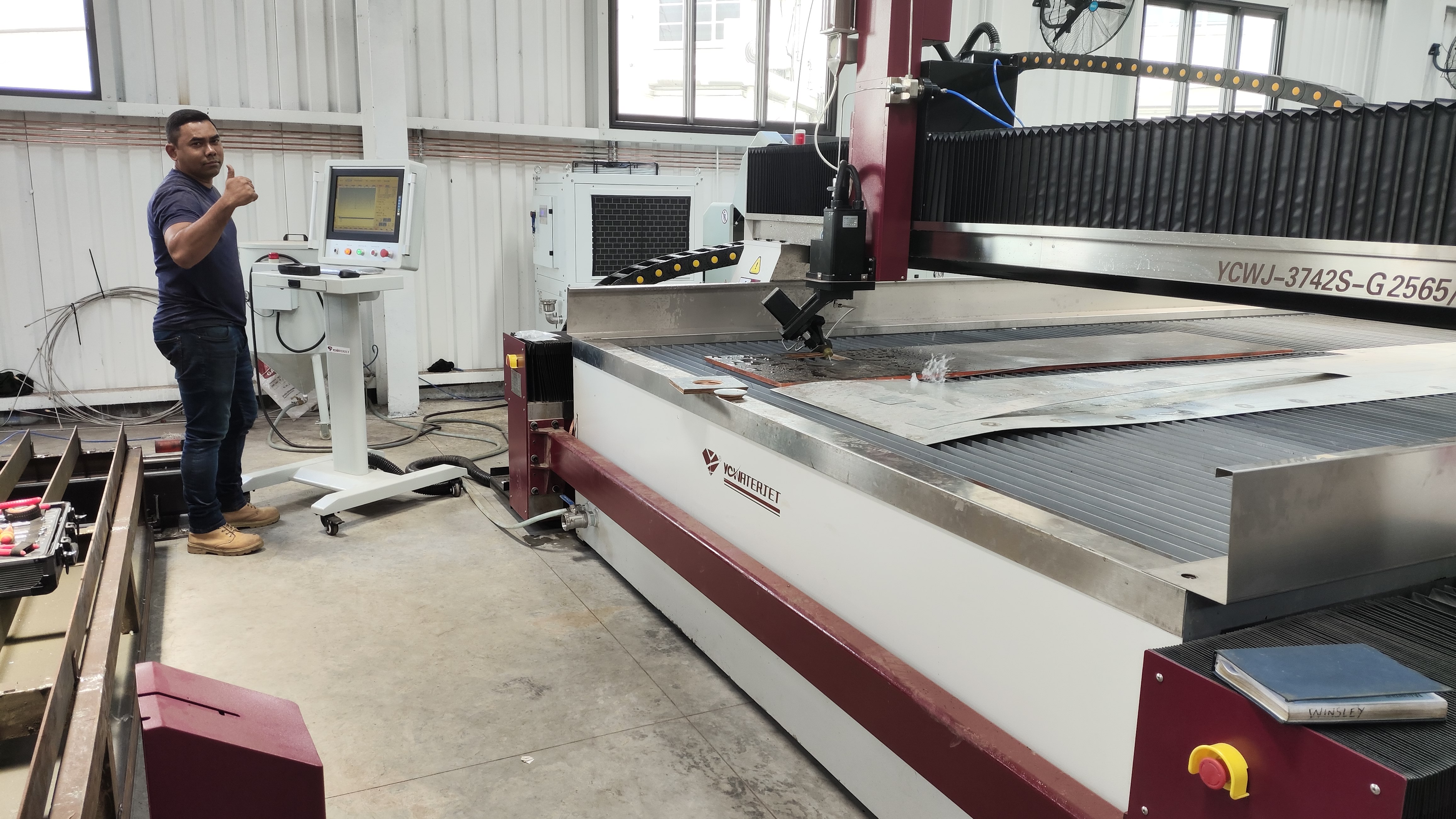

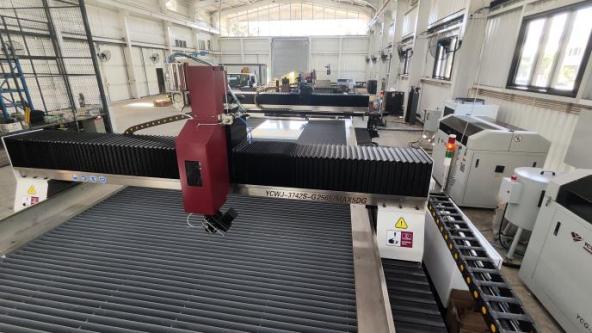

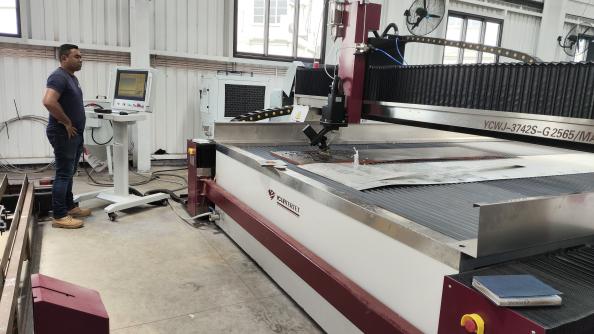

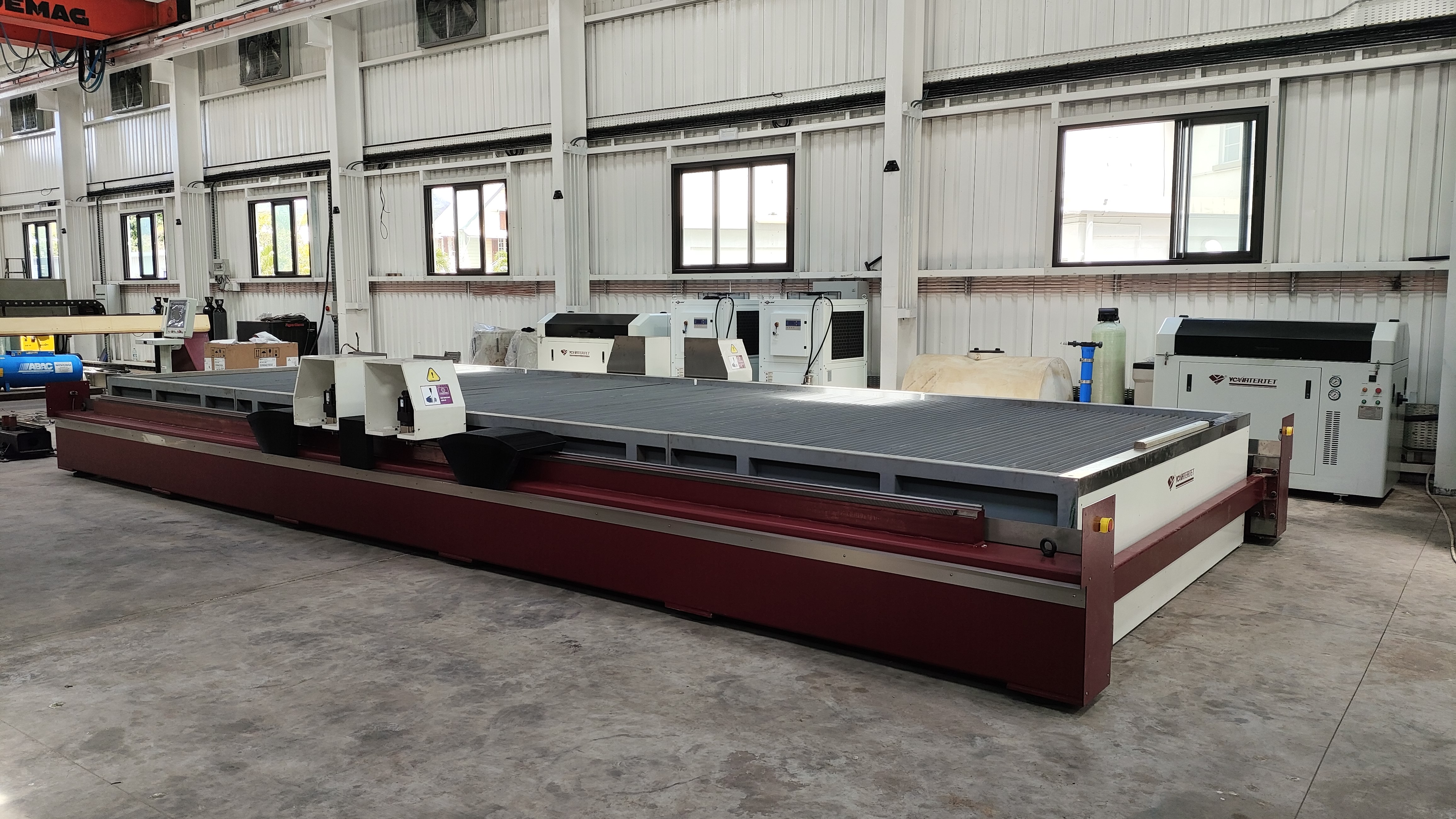

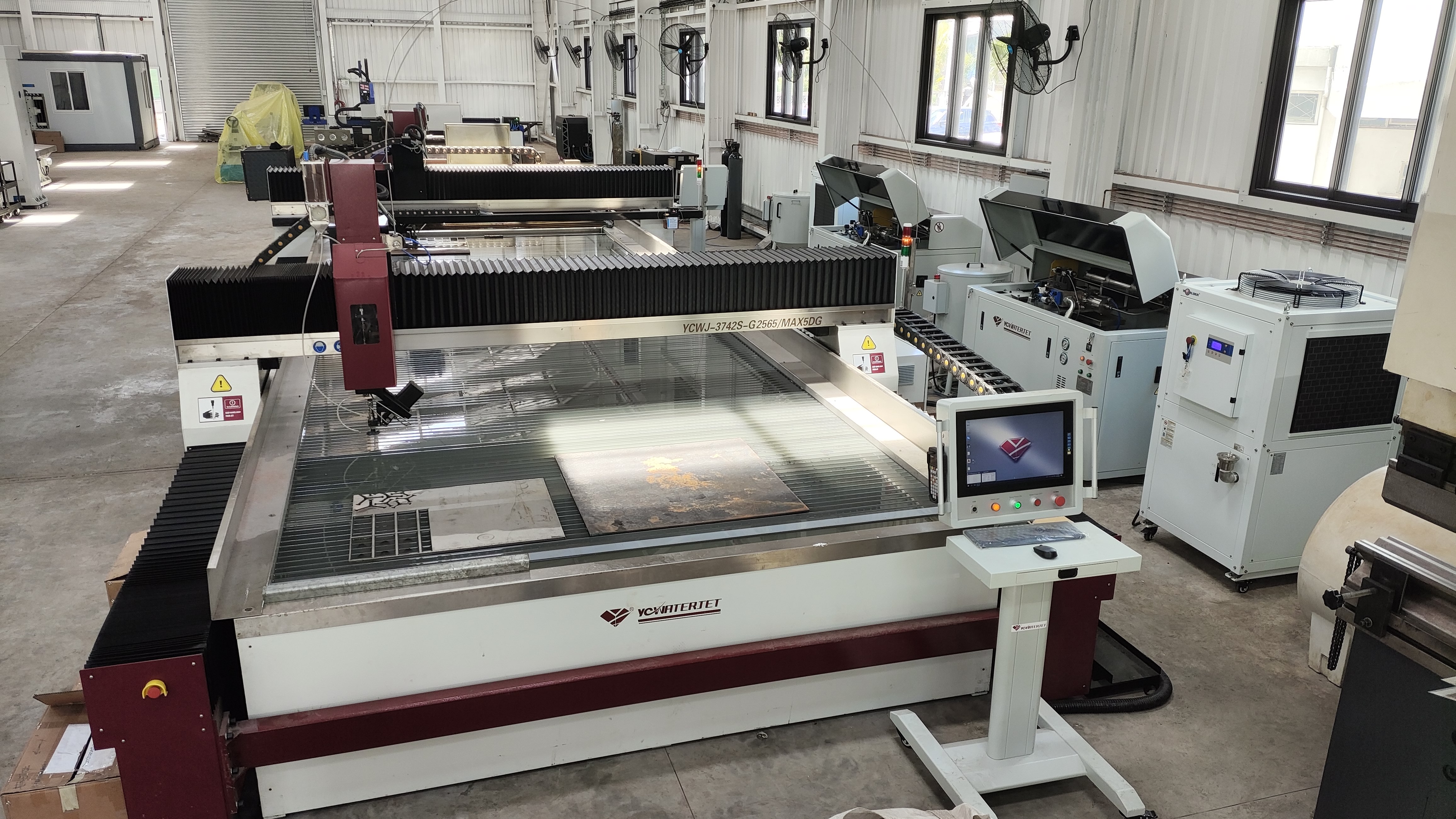

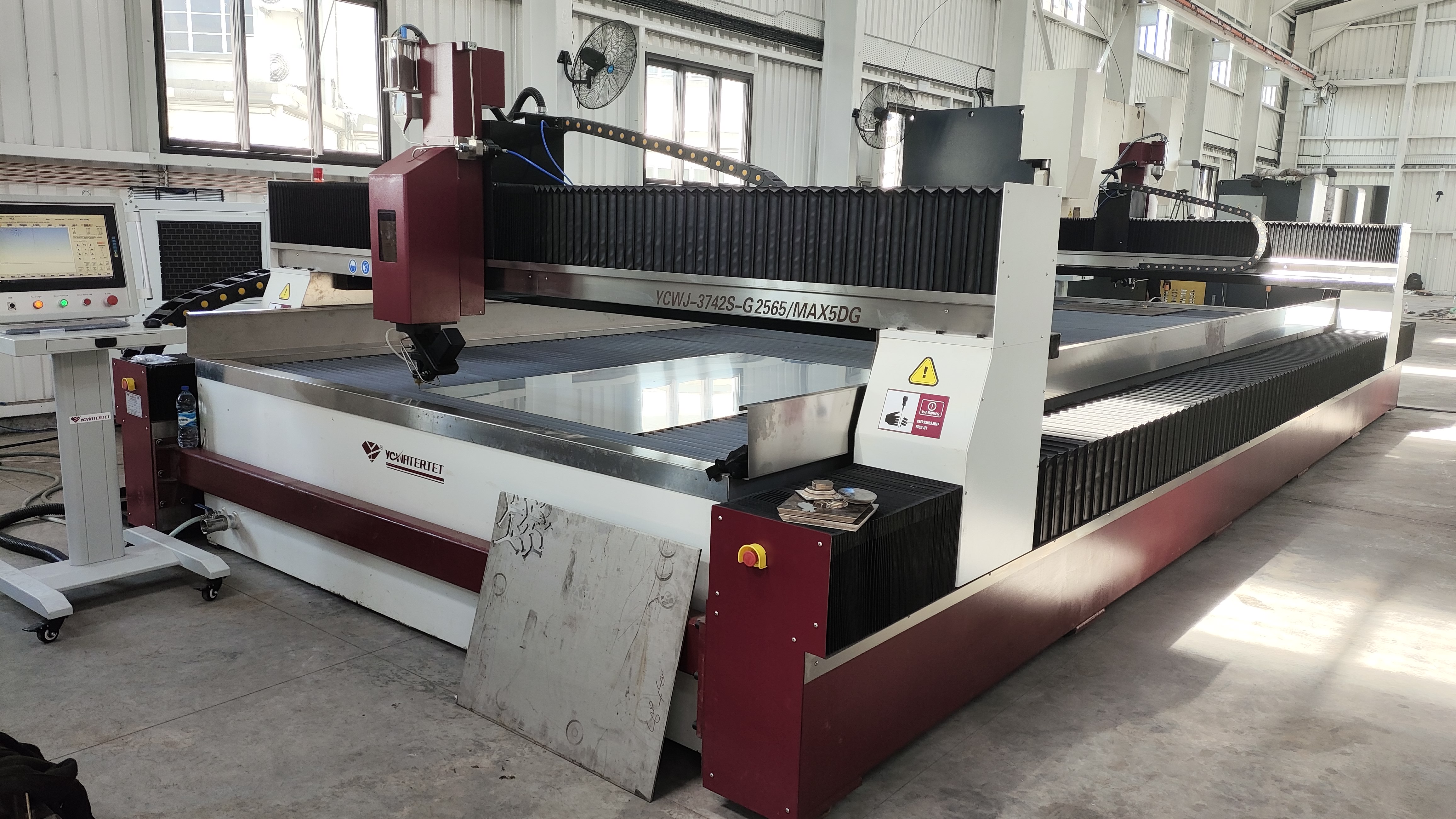

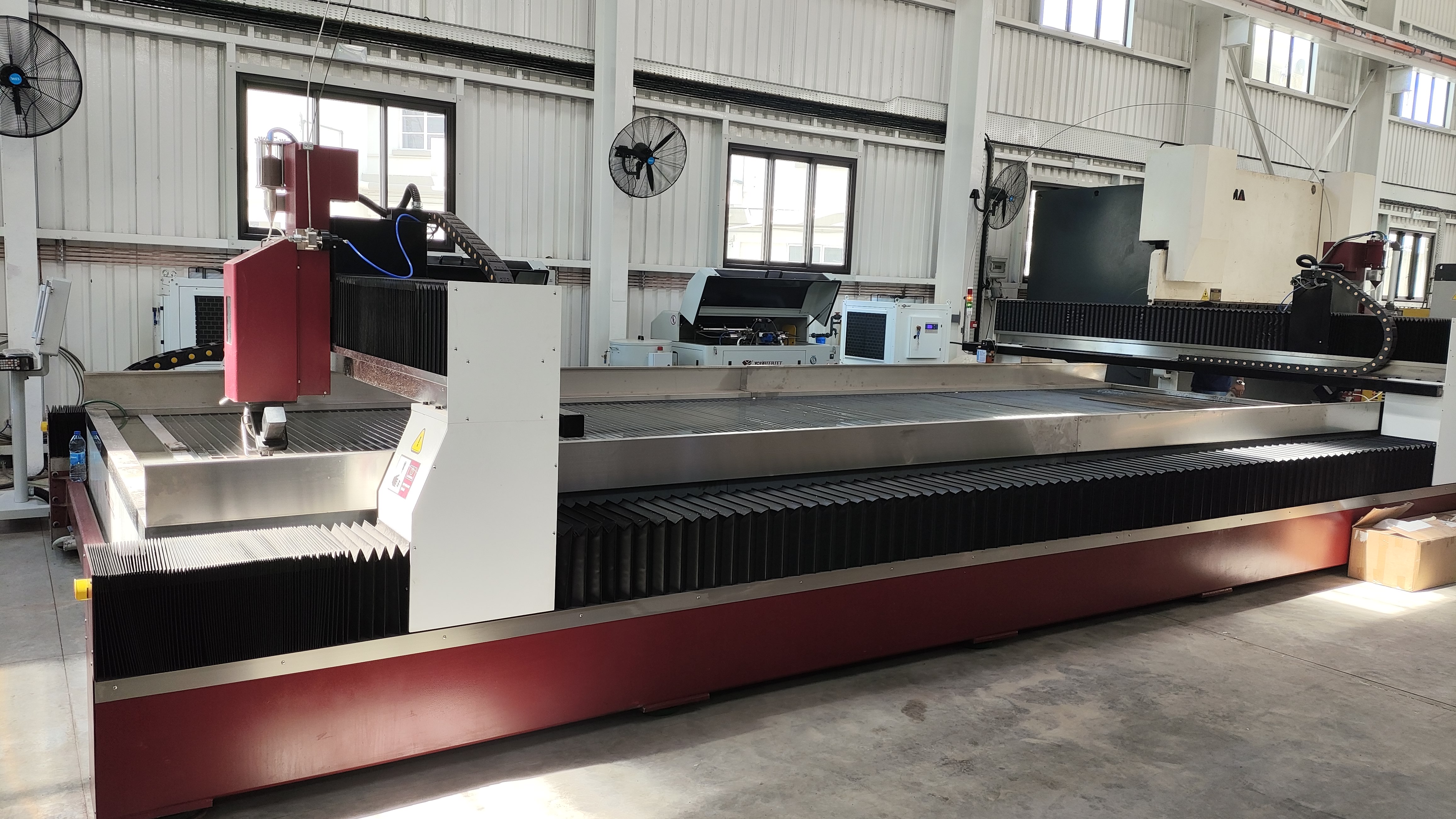

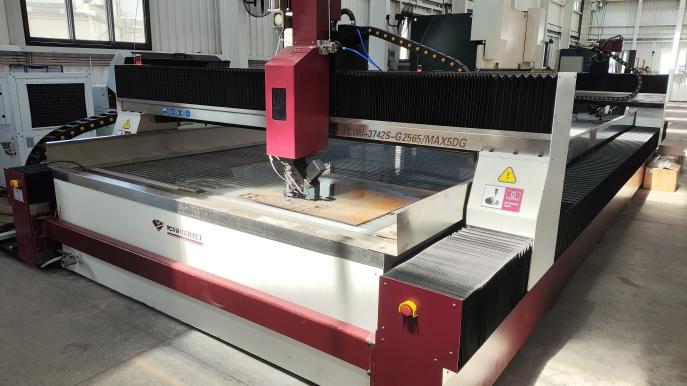

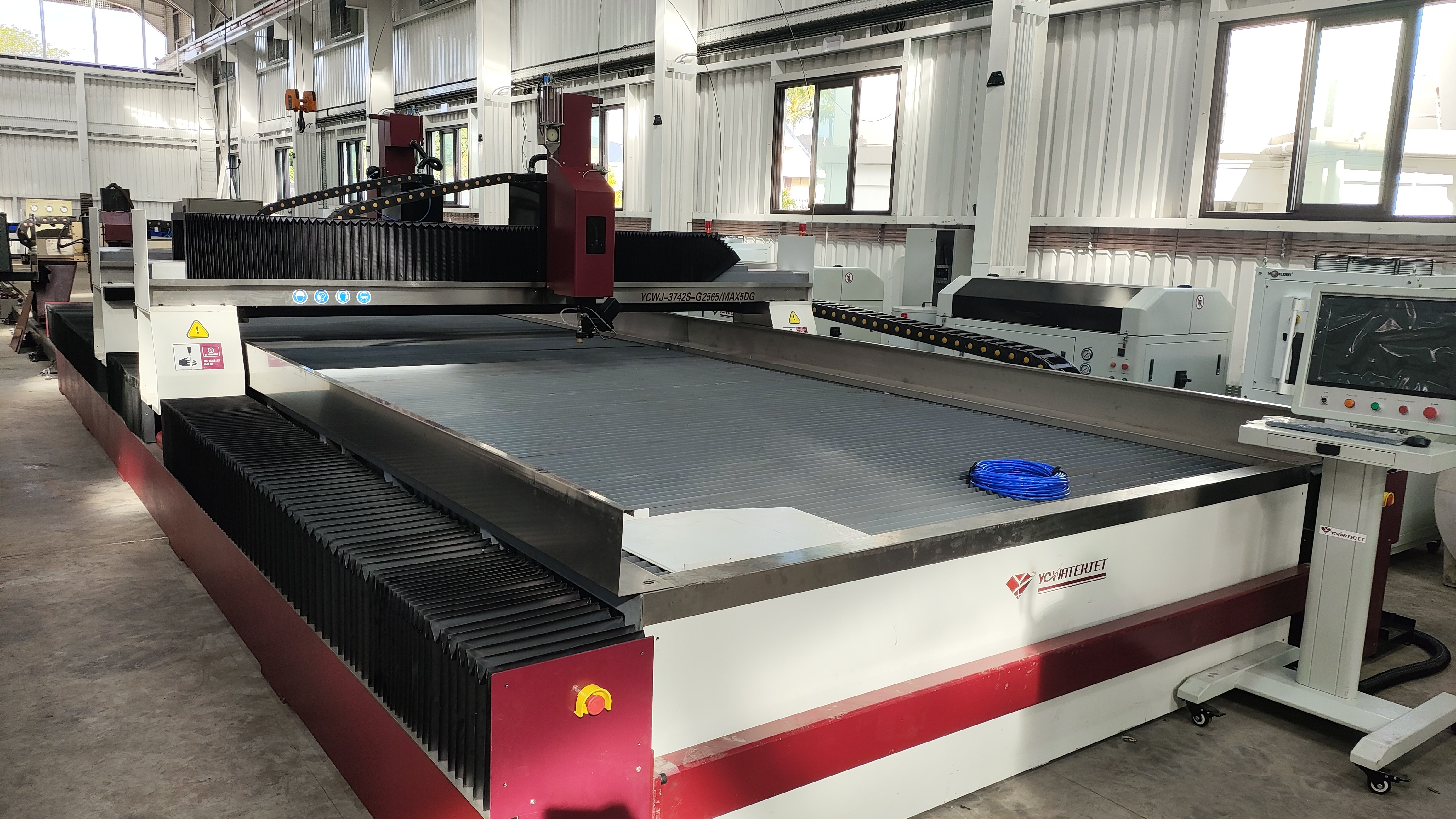

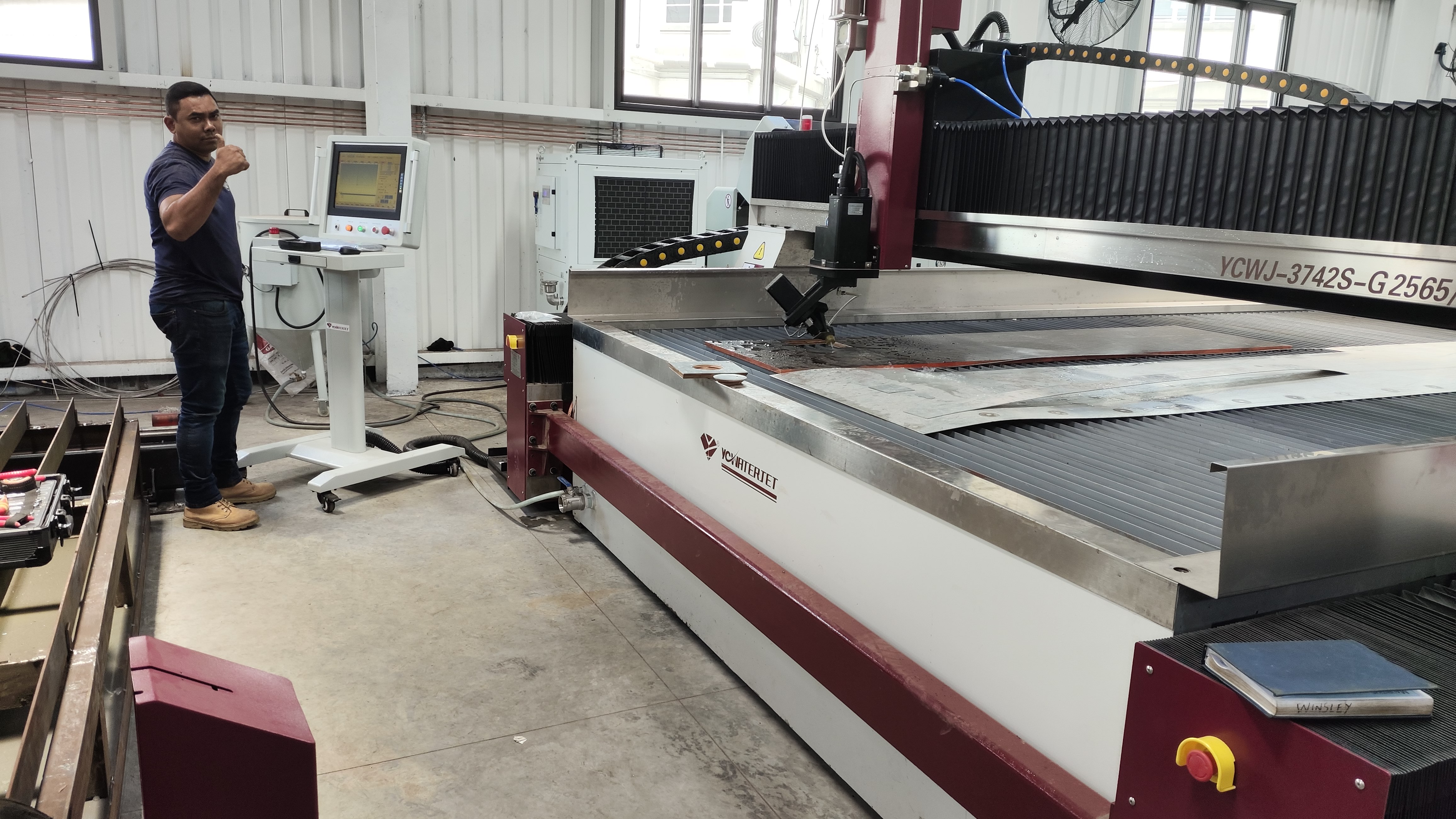

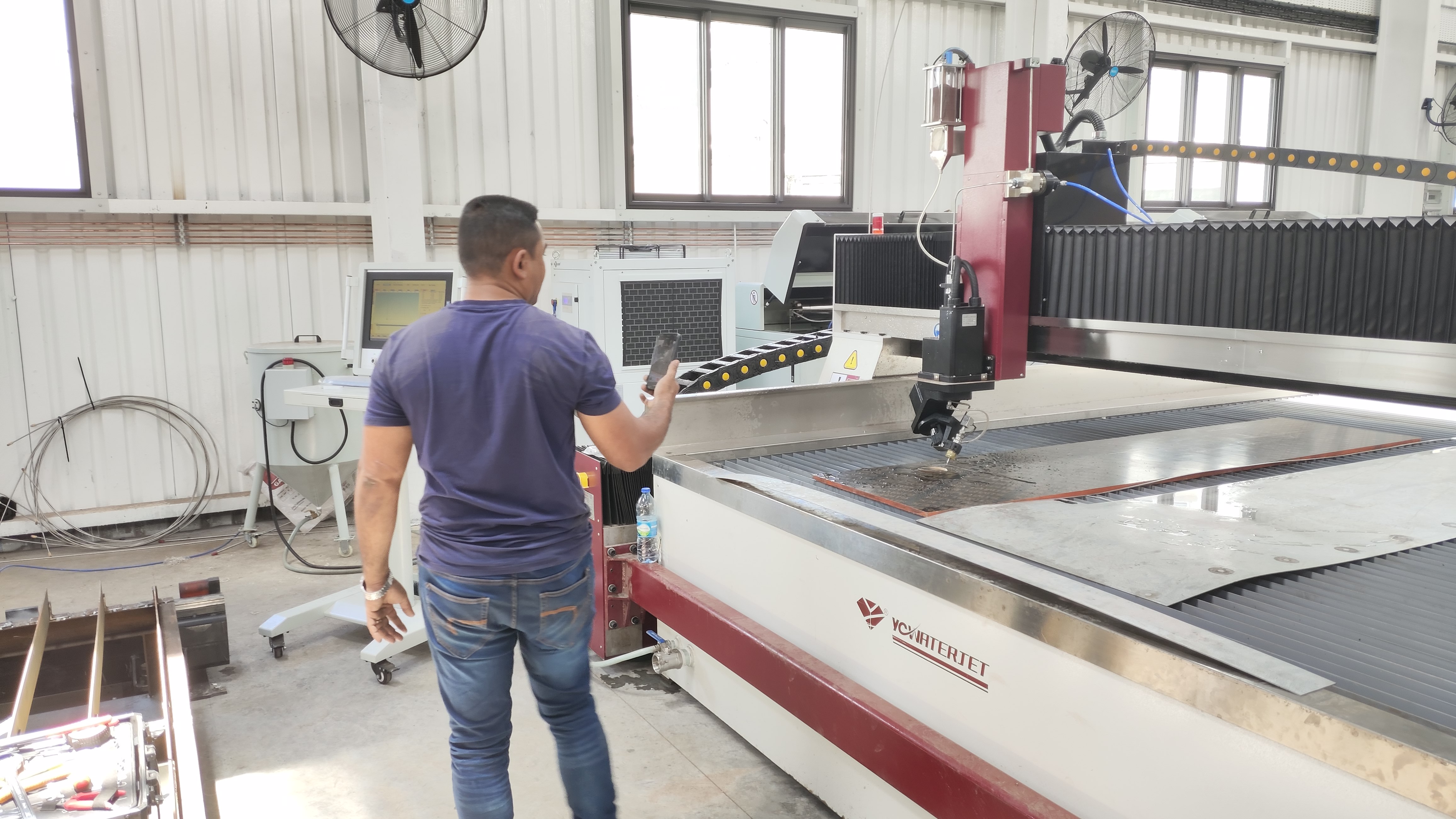

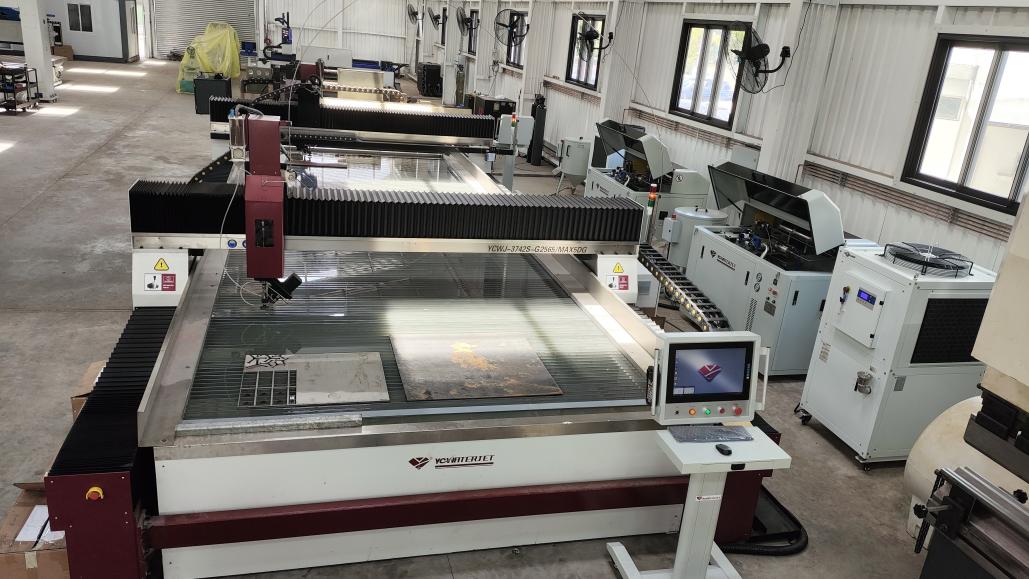

YCWJ Pompe HP 3742S Série G 2,5 m x 6,5 m Machine de découpe au jet d'eau à double portique MAX5 axes
Principales caractéristiques et avantages

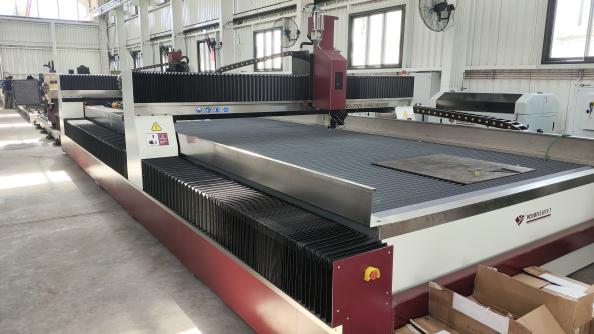

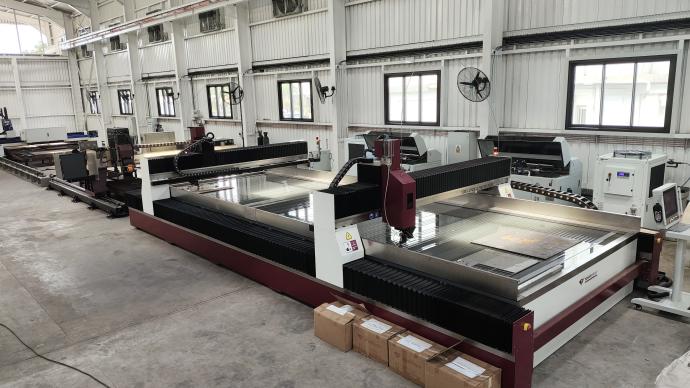

• Structure à double portique
Le cadre robuste à double portique offre une stabilité et une rigidité exceptionnelles lors d'un fonctionnement à grande vitesse, minimisant les vibrations et maintenant une précision de coupe de ± 0,1 mm.
Capable de manipuler des pièces surdimensionnées d'une largeur maximale de 2,5 mètres et d'une longueur allant jusqu'à 6,5 mètres, ce qui le rend idéal pour les matériaux de grand format.
L'espacement réglable des têtes (50 à 1 000 mm) permet un traitement par lots flexible, réduisant les temps de cycle d'environ 40 % par rapport aux systèmes à tête unique.
• Système de pompe à haut rendement
Alimenté par la pompe ultra haute pression YCG-3742S (420 MPa / 6 000 psi, débit de 3,7 L/min), dotée d'un intensificateur de marque américaine Accustream entièrement importé, le système peut couper des matériaux jusqu'à 200 mm d'épaisseur avec une conicité minimale.
• Découpe au jet d'eau MAX5 axes
La tête de découpe au jet d'eau Max5 axes ajuste dynamiquement les angles jusqu'à ±45°, garantissant la perpendiculaire des bords sur les surfaces profilées pour les applications complexes dans la pierre, les composites et les métaux.
• Écosystème de contrôle intelligent
Intégré à un logiciel de découpe au jet d'eau haute performance dédié, offrant un contrôle de mouvement en temps réel, une détection de collision et des alertes de maintenance prédictive alimentées par l'IA pour minimiser efficacement les temps d'arrêt.

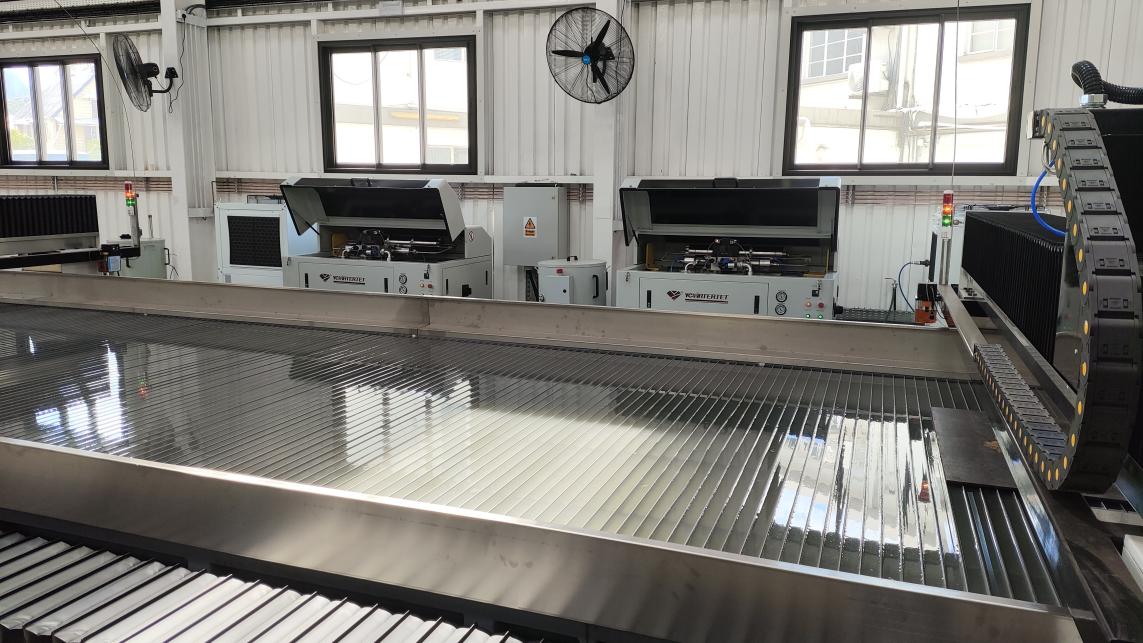

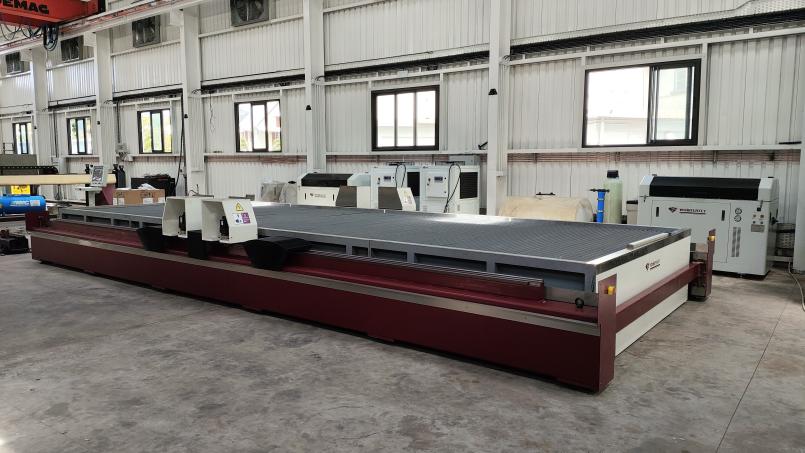

Table de découpe au jet d'eau
1.(1)Zone de coupe efficace : 2500*6500 mm
(2) Vitesse de course
Axe X : 0-8000 mm/min
Axe Y : 0-8000 mm/min
2. Rail de guidage linéaire : HIWIN
Vis à billes : SHAC
3. Système servo : Yaskawa (EtherCAT)
4.Contrôleur CNC : WEIHONG
Logiciel jet d'eau : NCstudio
5. Pièces électriques : Schneider
6. Câbles, circuits d'air et autres accessoires associés

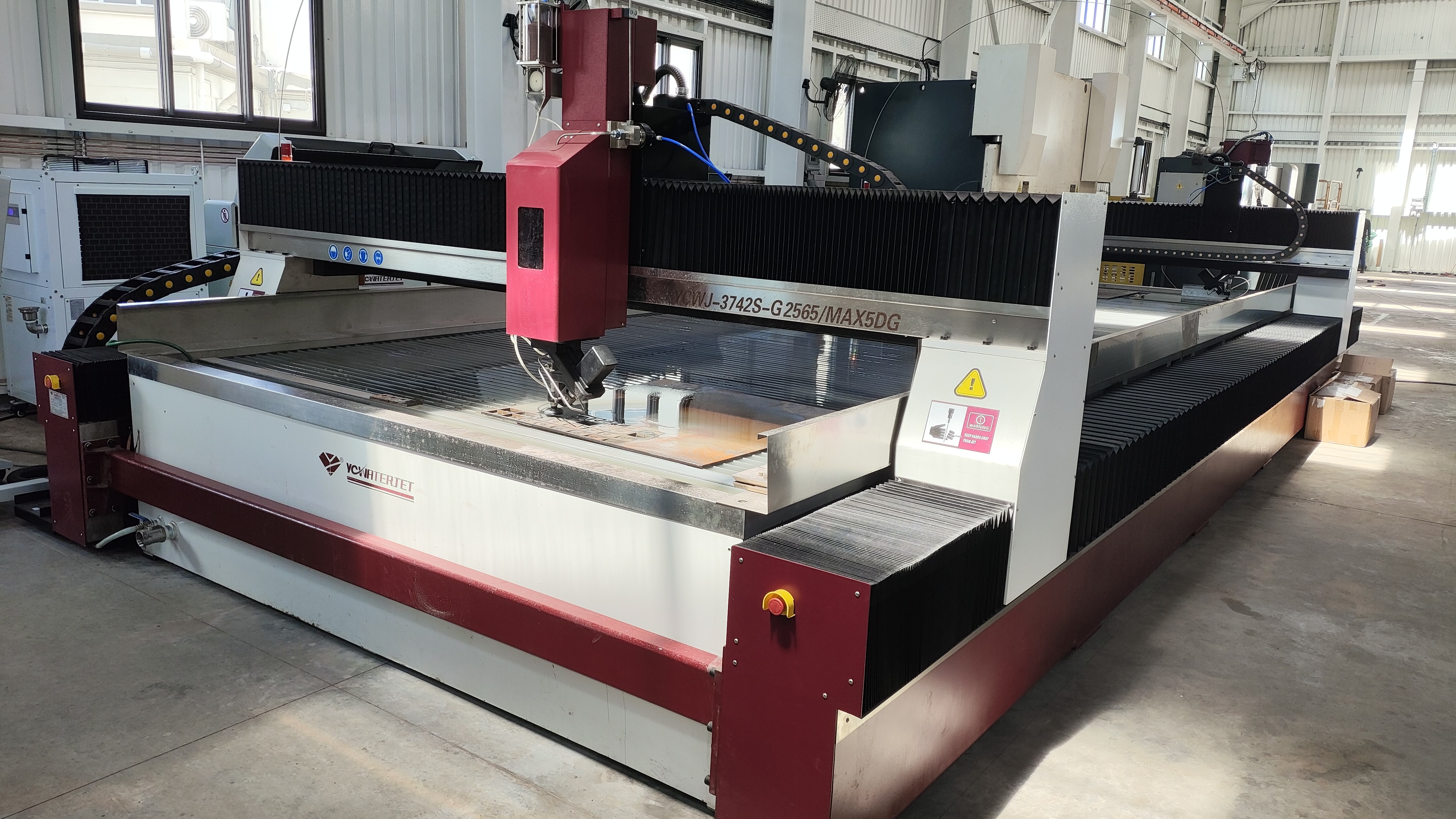

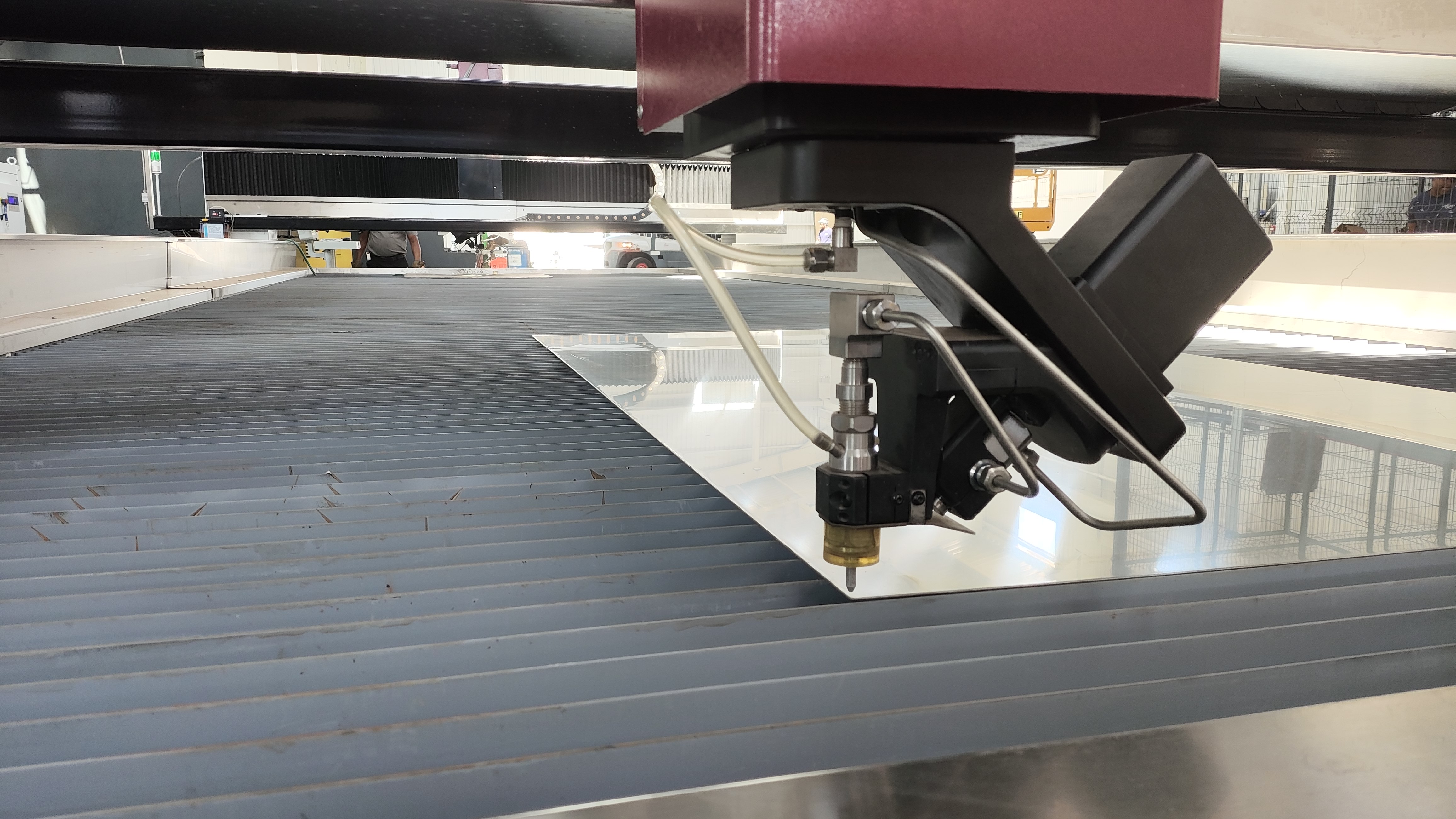

Tête de découpe au jet d'eau
Axe de biseau (a): ± 45 °
Axe rotatif (c): ± 540 °
Précision de contrôle: ± 0,01 mm
Précision d'angle: 0,01 °
La tête de coupe à jet d'eau maximum à 5 axes est basée sur le standard à trois axes (axe y-axe y-axe y) et ajoute l'axe a (rotation autour de l'axe x) et l'axe c (rotation autour de l'axe z), il peut produire une déviation à grand angle Jusqu'à ± 540 °. Par conséquent, il peut réaliser l'effet de la coupe 3D à jet d'eau.

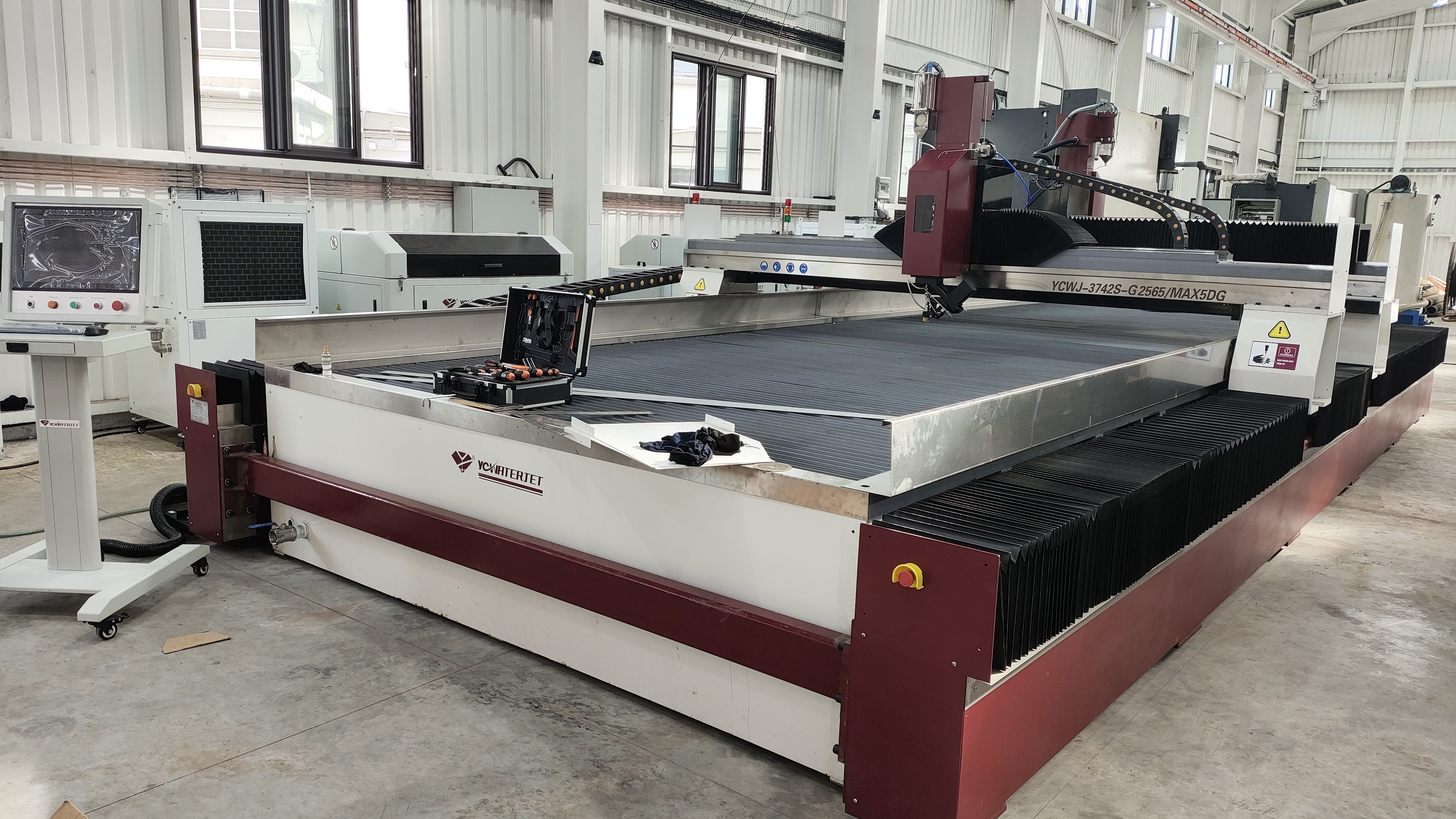

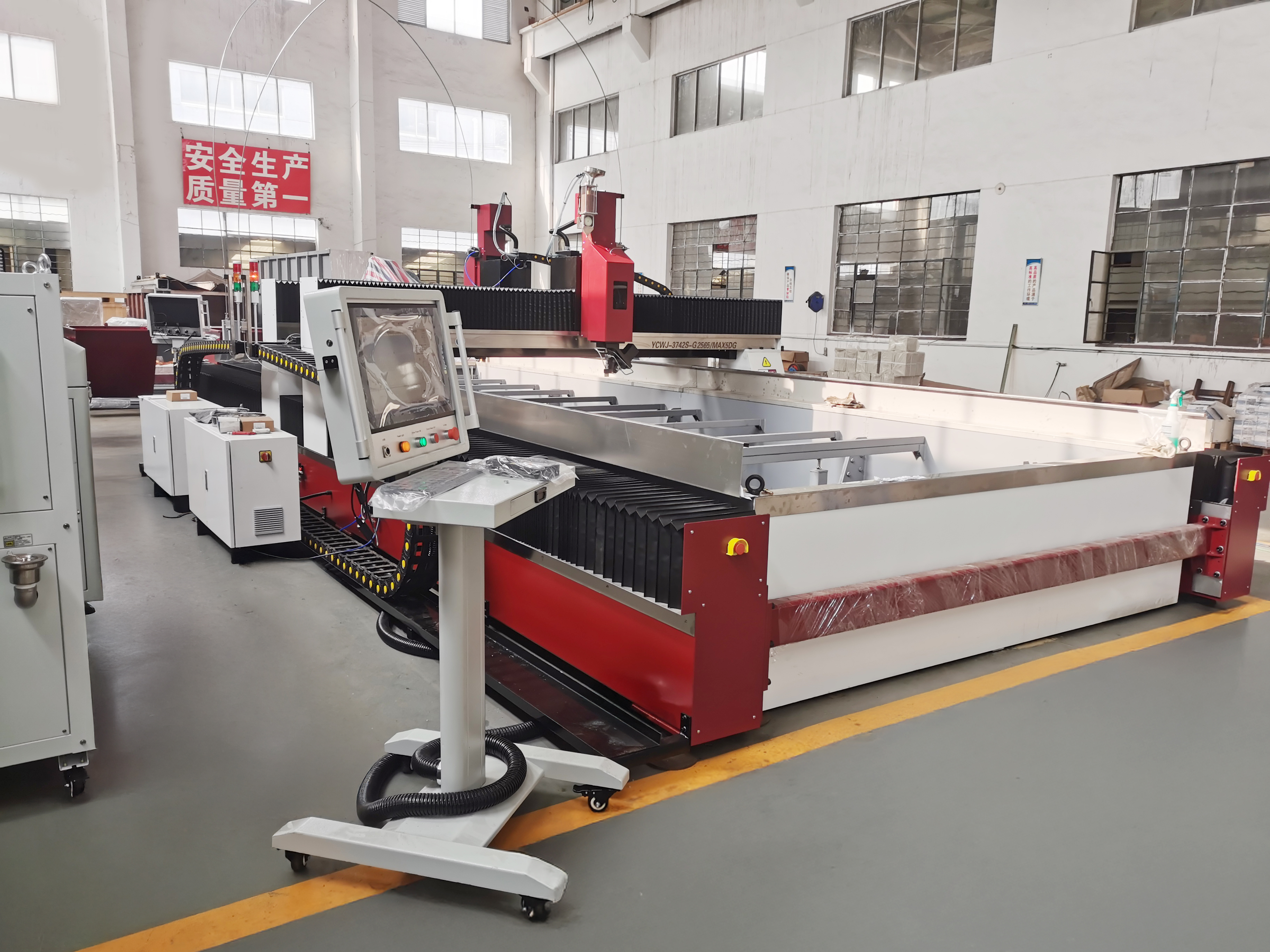

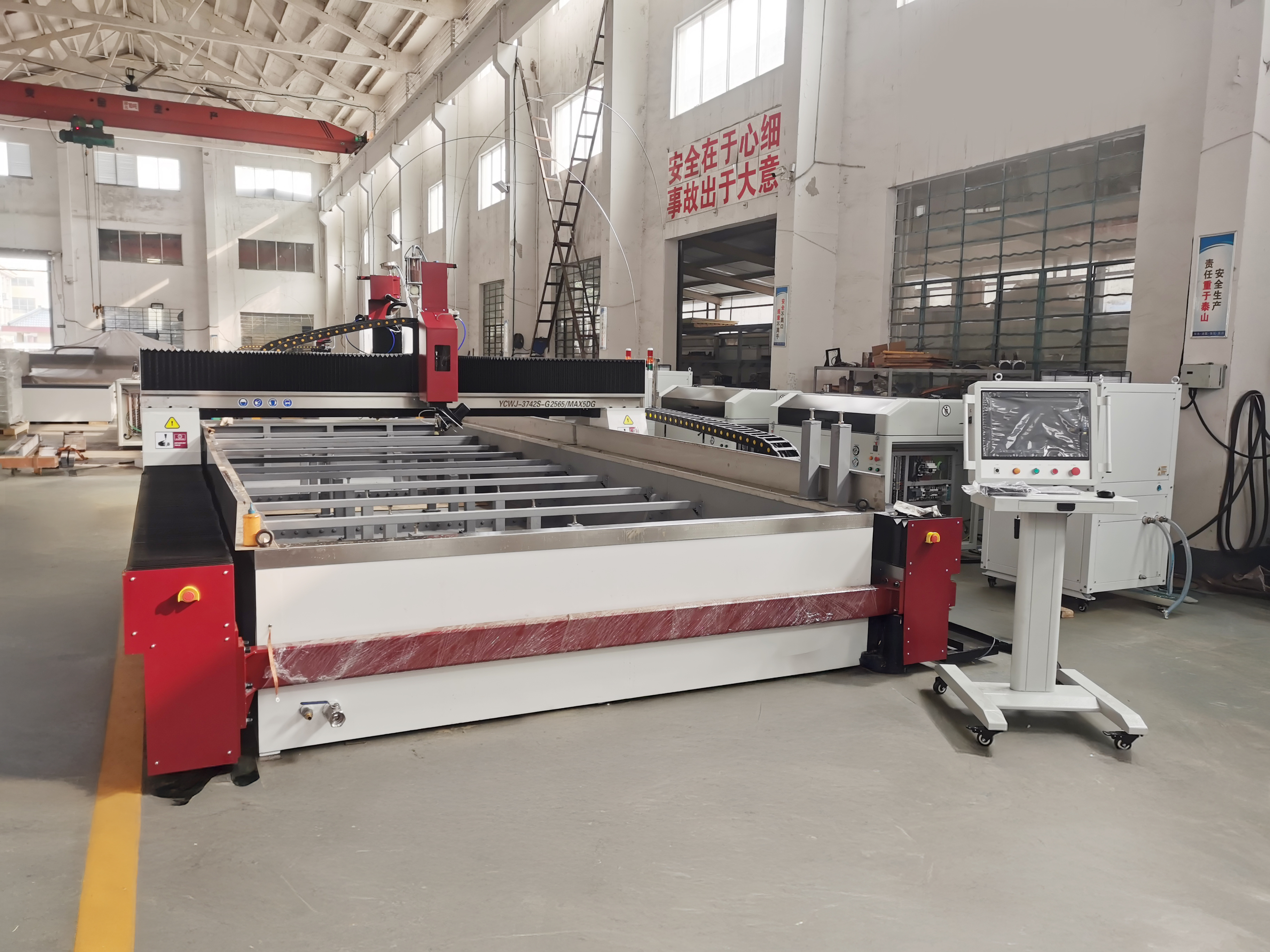

YCWJ-3742S-G2565/MAX5DG | |||
Paramètres | Unité | G2565 | |
Zone de coupe efficace | MM | 2500×6500 | |
Déplacement de l'axe | X | MM | 2500 |
Y | MM | 6500 | |
Z | MM | 150-180 | |
Précision de coupe | MM | ±0,1 ( surface supérieure ) | |
Précision de positionnement répétitive | MM | ±0,025 | |
Vitesse de marche à sec X,Y | m / min | 0-15 | |
Modèle de transmission | m / min | Rail de guidage & linéaire à vis à billes | |

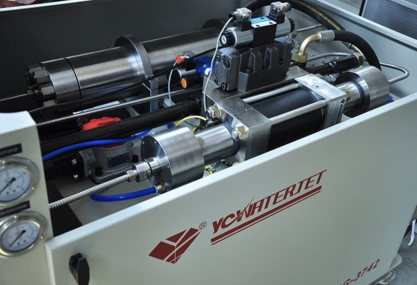

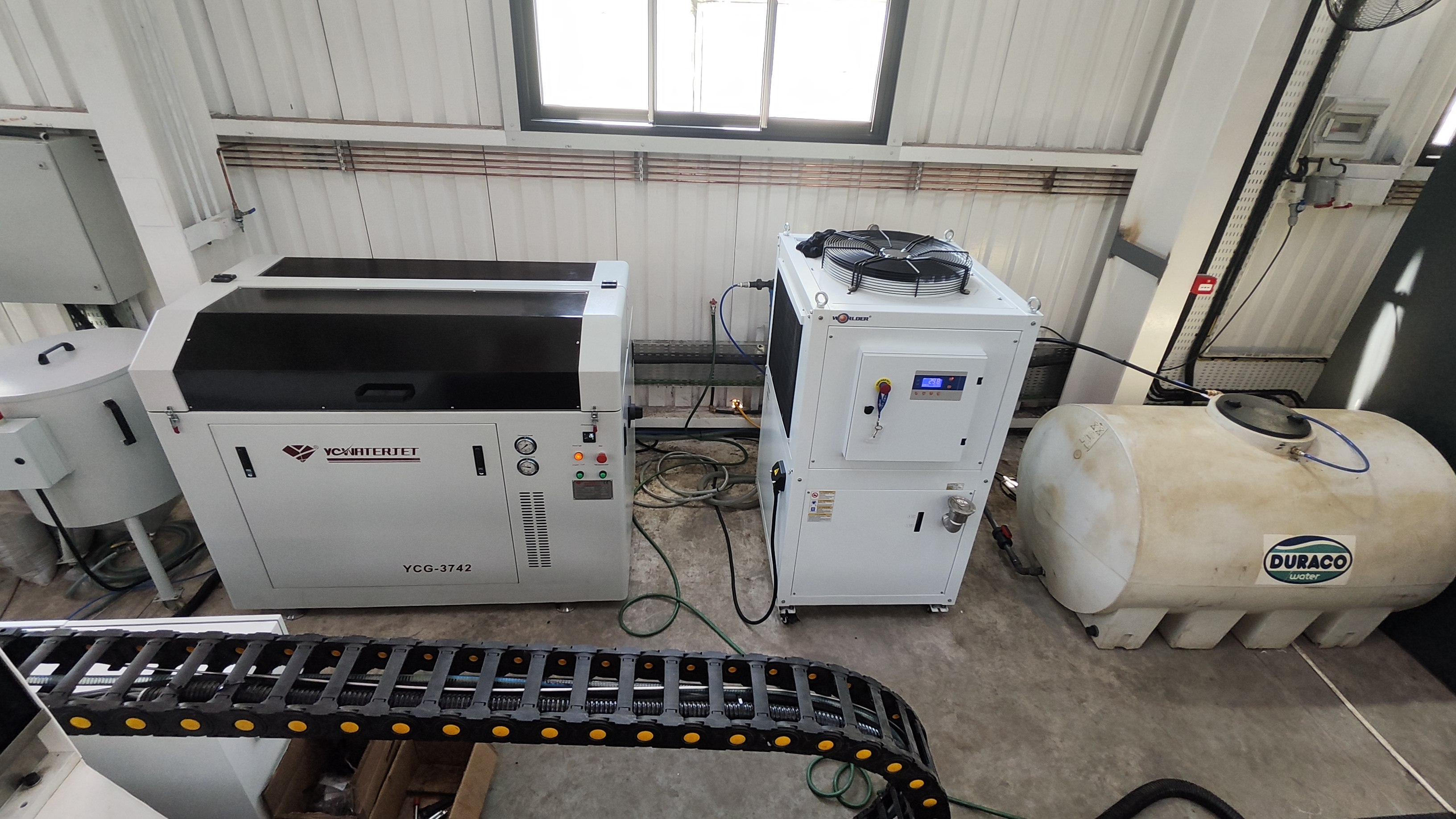

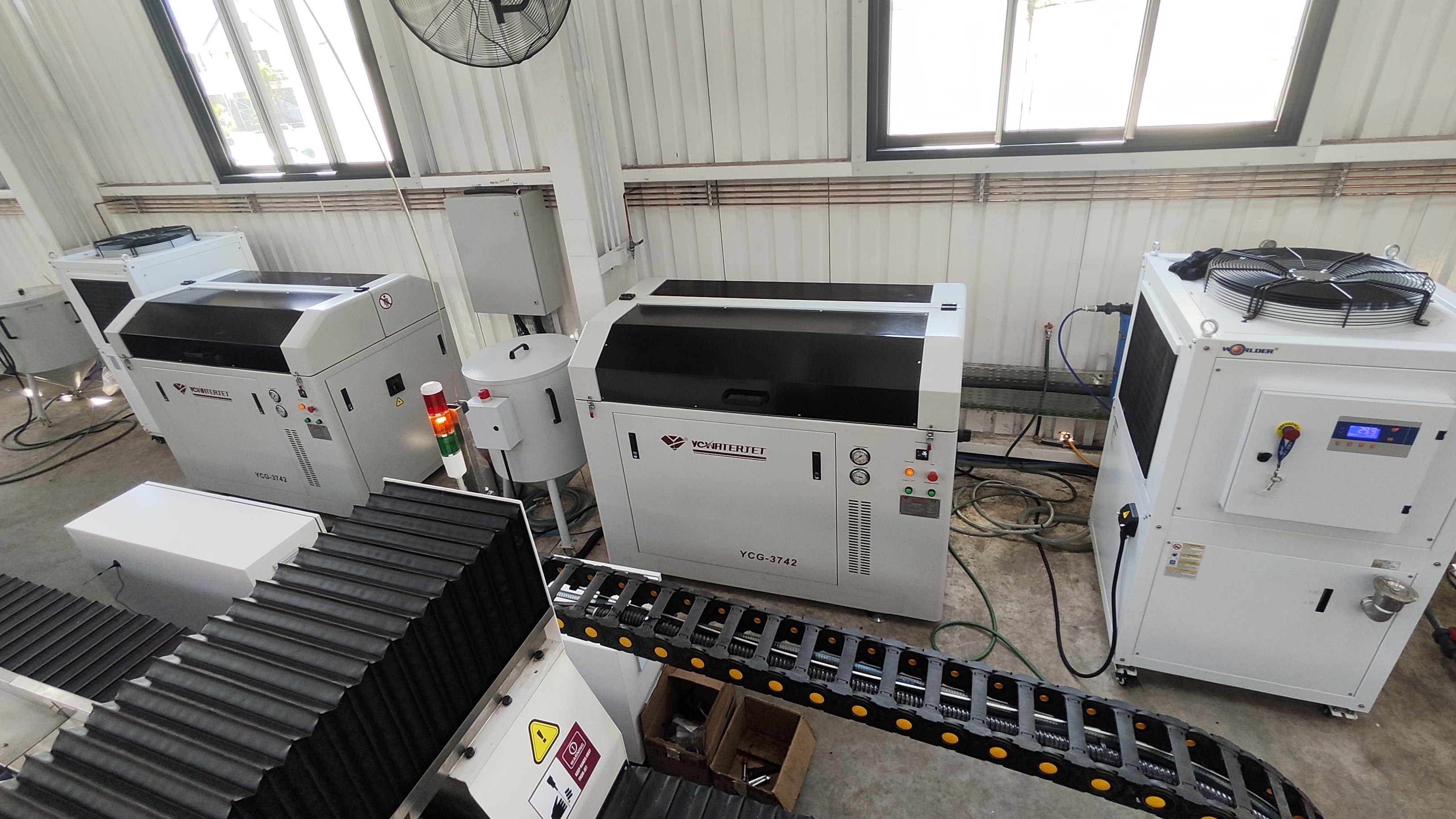

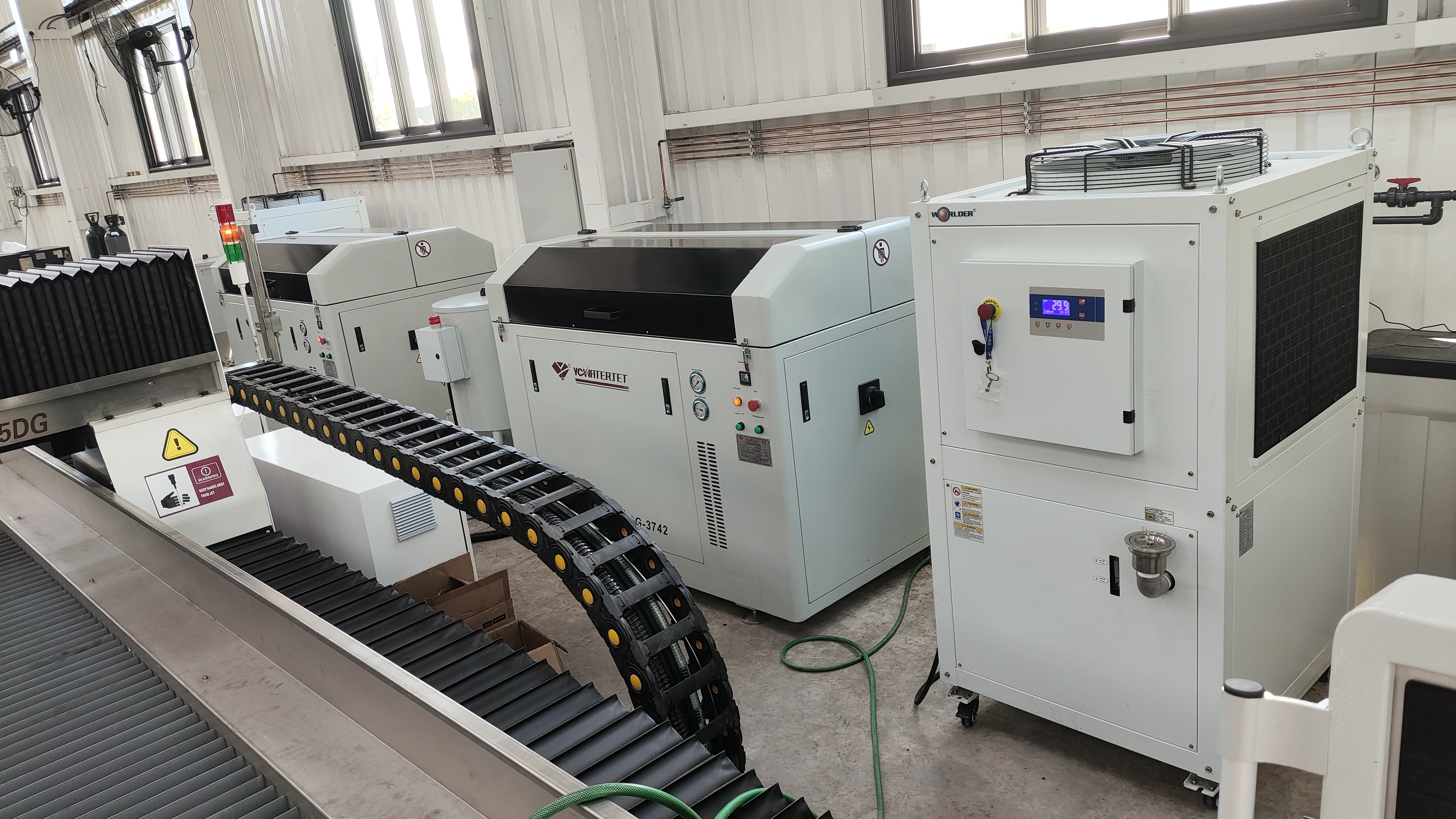

- Ensemble intensificateur : principaux composants d'Accustream
-Système de filtration d'eau de type à une rangée
- Fonction de régulation manuelle de la pression
- Pression maximale : 4137 bars (60 000 psi)
- Pression de fonctionnement : 340 Mpa
- Départ Triangle Étoile
- Moteur principal : 37KW/50HP
- Débit d'eau maximum : 3,7 L/Min
- Principaux composants électriques ： Schneider
- Automate : Siemens
- Arrêt et protection automatiques à pression supplémentaire
- Pompe de surpression d'eau d'entrée
- Capteur de température d'huile
- Capteur de pression d'entrée d'eau
- Protection à trois couches (surpression HP/température de l'huile/pression d'eau d'entrée faible).
- Composants électriques : Schneider
- Automate : Siemens
- Manomètre de pression d'huile et d'entrée d'eau : WIKA
- Vannes hydrauliques et pompe à huile : HYTEK

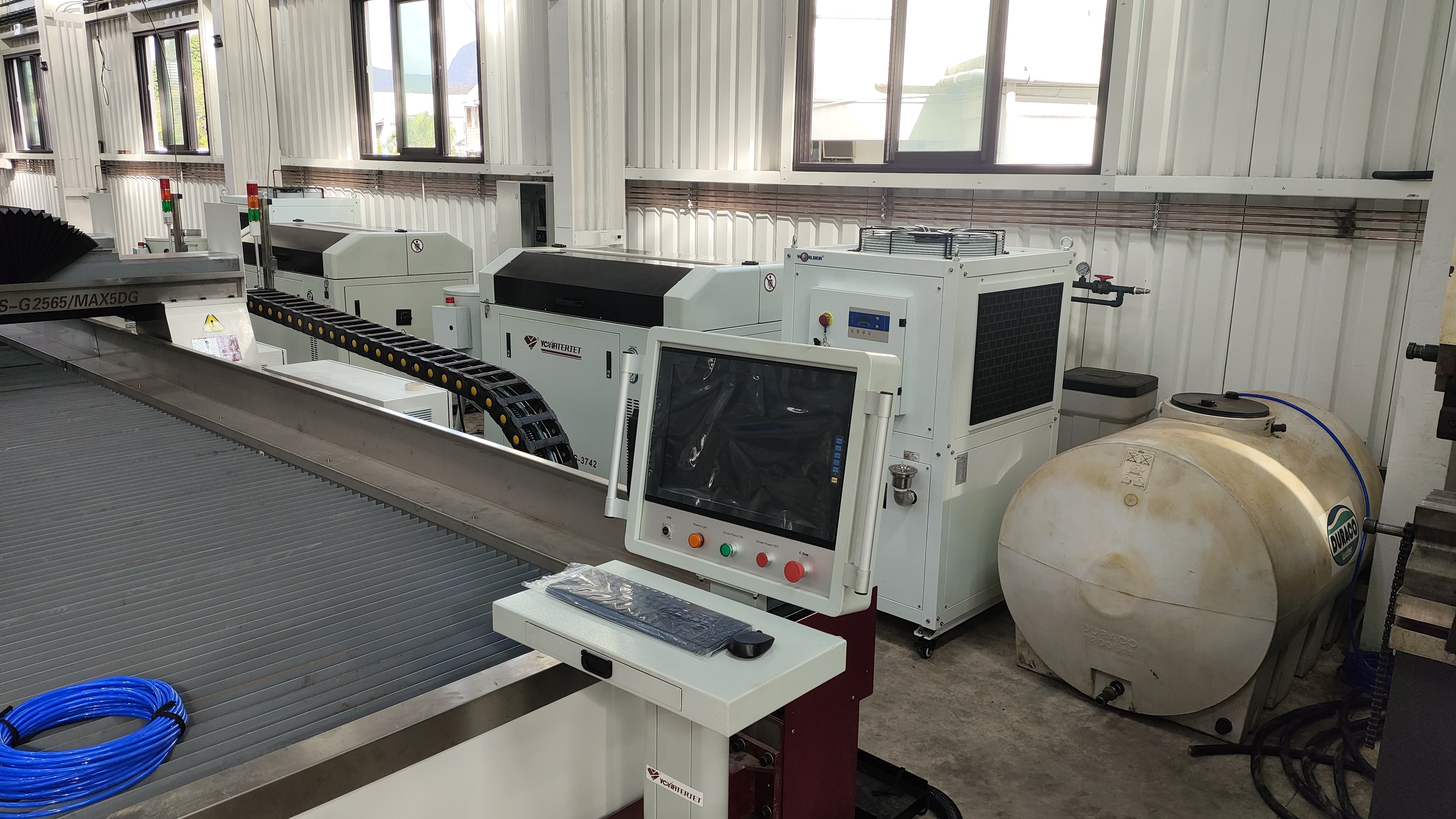

Le système d'opération de découpe au jet d'eau WEIHONG-V9 :
Peut directement prendre en charge le code G, le format de code PLT, le format de code ENG, le format de fichier DXF généré par divers logiciels de CAO/FAO tels que UG, MASTERCAM, AUTOCAD, etc. Poursuite des points d'arrêt, exécution de saut de programme Petite ouverture, décélération automatique, pause et autres fonctions pour les petits arcs, les coins pointus et les coins. Simulation en temps réel et simulation de graphiques Prédire le temps de traitement, la trajectoire de traitement avant chargement et afficher dynamiquement le suivi.

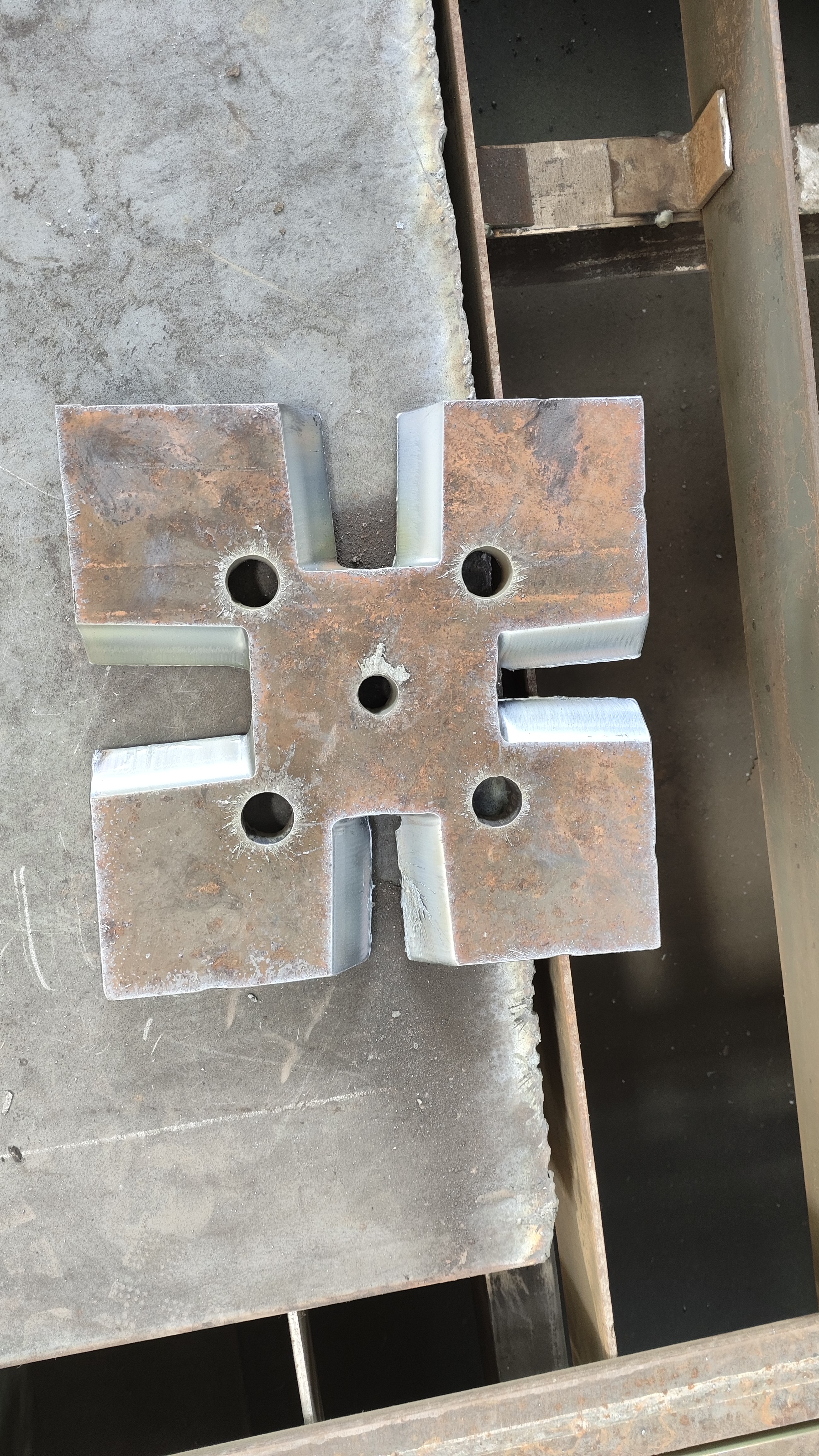

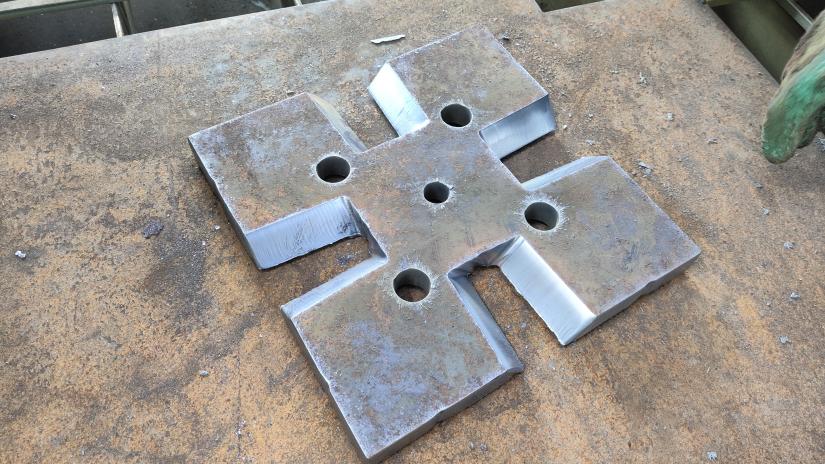

Échantillon de coupe
Photos | Caractéristiques |
| SYSTÈME D'ALIMENTATION EN ABRASIF Trémie abrasive : Alimentation dynamique en sable Le type dynamique remplace le type traditionnel. Le type manuel facilite l'opération. Avec l'aide de la CNC, nous pouvons contrôler automatiquement l'abrasif Réservoir abrasif : Il peut fournir la consommation de sable à chaque fois après son remplissage. Capacité : 170L |

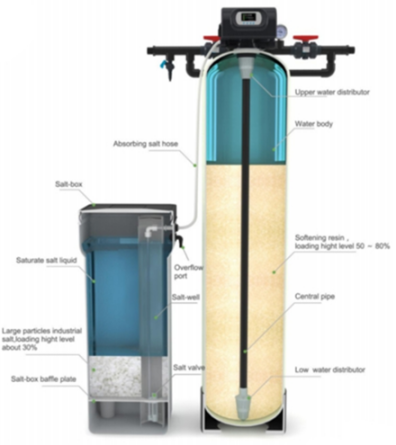

| SYSTÈME D'ADOUCISSEMENT DE L'EAU WT-2 Il existe de nombreux types de composés présents dans l’eau courante. (Carbonate de calcium, acide carbonique) Au fur et à mesure que la machine fonctionne, l'augmentation de la température générera une substance de réaction chimique ou physique - comme nous l'appelons fourrure, ce qui réduira la durée de vie du système haute pression et augmentera le coût. Après de nombreuses années d'expérience, le système peut résoudre le problème. |

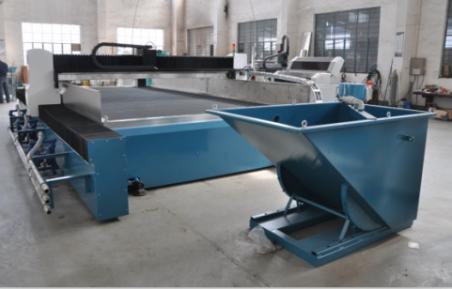

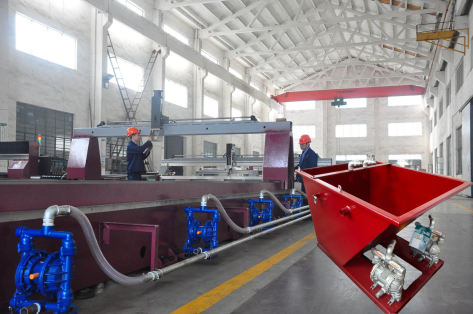

| SYSTÈME D'ÉLIMINATION DES BOUES SR-2 Paramètres de la pompe d'aspiration ： (Chine) Les paramètres de la pompe unique Débit : 10M³/H Portée de tir : 50 M Pression de sortie : 6 kgf/cm² Portée d'absorption : 7 M Promesse maximale grâce à la partie solide : 4,5 mm Diamètre d'entrée et de sortie de la pompe : 40 mm Puissance : air comprimé La pression d'entrée maximale: 7 kgf/cm² La consommation d'air maximale : 0,6 mm³/min Diamètre trachéal: 10 mm Boîte de collecte : 1,6 m*1,5 m*1,2 m |

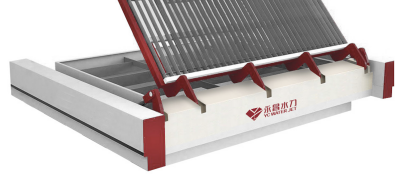

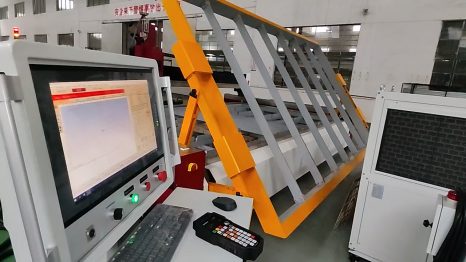

| SYSTÈME DE CHARGEMENT HYDRAULIQUE HYL400 1. Max. Capacité de charge du moment de renversement : 400 KG 2. La grande plate-forme de coupe est actionnée hydrauliquement pour se renverser, ce qui permet à ce chargeur hydraulique de charger ou de décharger une pièce entière de plaque tout en garantissant une perte de matériau minimale et un niveau élevé d'efficacité lorsque l'unité de chargement de plaque est en fonctionnement. |
