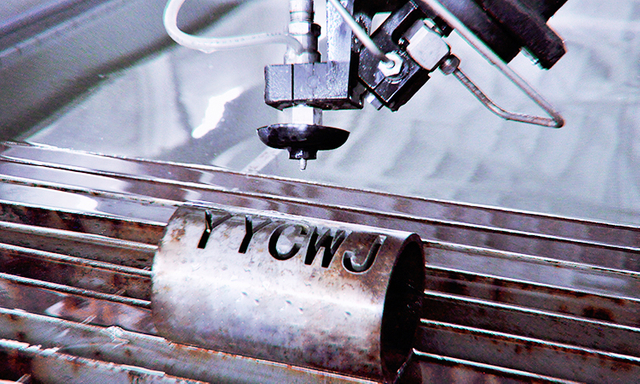

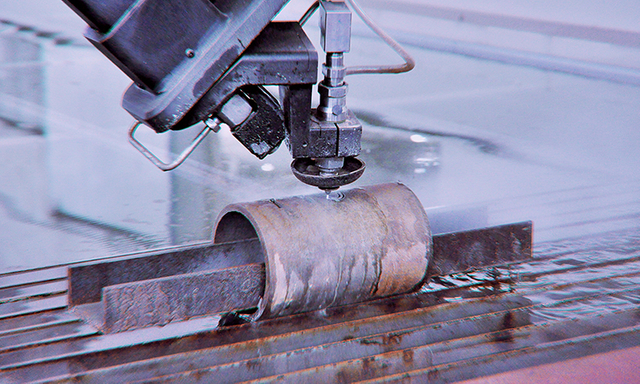

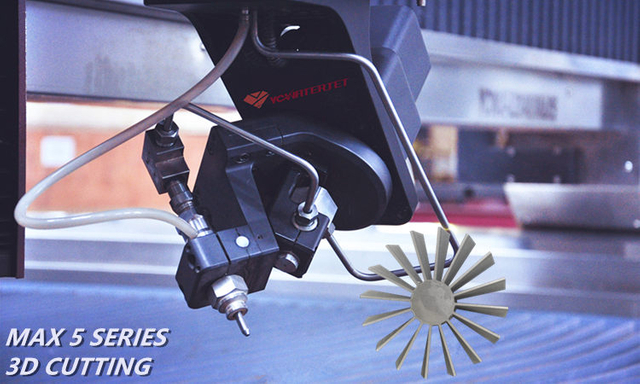

Tête de découpe au jet d'eau Max 5 axes - Découpe au jet d'eau 3D

Tête de découpe au jet d'eau 3D Paramètres techniques

  • Axe biseauté (A) : ±45°
  • Axe rotatif (C) : ±540°
  • Précision de contrôle : ±0,01 mm
  • Précision d'angle : 0,01°

La tête de découpe au jet d'eau Max 5 axes est basée sur les trois axes standard (axe x, axe Y, axe Z) et ajoute l'axe a (rotation autour de l'axe x) et l'axe c (rotation autour de l'axe z) , qui peut obtenir une déviation à grand angle. En utilisant une technologie de pointe et un système de contrôle italien ECS, il peut produire des coupes inclinées de 0 à ± 45 ° ou plus avec un angle de rotation maximal allant jusqu'à ± 540 °. Par conséquent , il peut obtenir l'effet de la découpe au jet d'eau 3d.

Avec le système de découpe au jet d'eau à 5 axes de la série Max5, YC WATER JET a été largement utilisé dans l'industrie de la découpe avec des exigences de haute précision, telles que le cône de coupe, la roue en forme d'arc, l'engrenage et d'autres pièces.

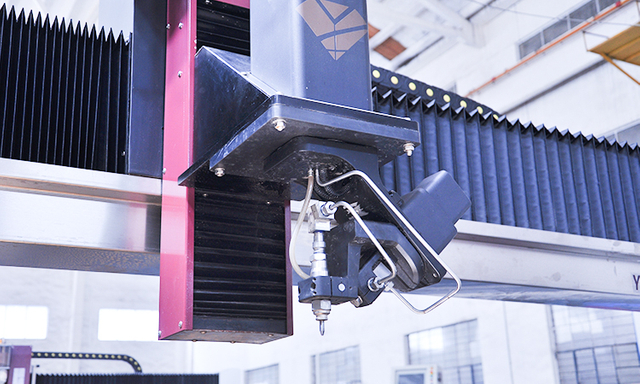

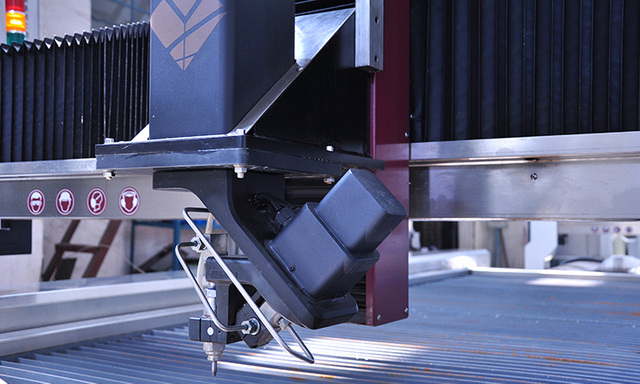

Détails de la tête de coupe

Détails de la plate-forme de coupe



Paramètre de la machine de découpe au jet d'eau CNC (type L = portique)

Paramètres

Unité

YCWJ-L1010

YCWJ-L2015

YCWJ-L3015

YCWJ-L3020

YCWJ-L2060

Zone de coupe efficace

millimètre

1000×1000

2000×1500

3000×1500

3000×2000

2000×6000

Déplacement de l'axe

X

millimètre

1000

2000

3000

3000

2000

Y

millimètre

1000

1500

1500

2000

6000

Z

millimètre

150-180

150-180

150-180

150-180

150-180

L'axe X et l'axe Y adoptent la vis à billes et le guidage HIWIN ou I + F; le servomoteur à conduire que nous adoptons

MITSUBISHI ou Yaskawa

Précision de coupe

millimètre

±0,1

Précision de positionnement

millimètre

±0,2

X,Y Vitesse de fonctionnement à sec

m/min

0-15 (si besoin de vitesse de 30 m/min, nous pouvons faire comme demande)

Vitesse de coupe

m/min

quant au détail du matériau et de l'épaisseur



SÉRIE S

plus >>

Structure

  • Il est hygiénique et fiable.Espace de coupe du verre totalement fermé, propre et sans poussière.nous pouvons clairement regarder le processus de coupe.
  • Il sera fermé si vous ouvrez la fenêtre, c'est sûr et intelligent.
  • Le réservoir de collecte SS peut concentrer les résidus et les eaux usées après la coupe.
  • La fenêtre de nettoyage mobile est simple et pratique à utiliser.



Transmission :

  • Avec le système d'asservissement AC, la précision est plus élevée.
  • Le module de guidage linéaire et de vis à billes est durable.
  • Taille de coupe effective : 1000mm*1000mm*200mm
  • Vitesse de coupe maximale : 15m/min

Couper des échantillons

Pompe haute pression à jet d'eau

Caractéristique principale :
Contrôle : PLC
Changement de vitesse : contrôle électro-hydraulique
Refroidissement : refroidisseur/échangeur de chaleur d'huile
Précision du filtre à eau d'entrée : ≤ 0,45
μm Précision du filtre de retour d'huile : 20 μm Température de
fonctionnement : 0-50 °c
Sortie : UNF 3/8 "Entrée/sortie de refroidissement : NPT1"
Taille maximale de l'orifice : 0,33 mm

Pompe à haute pression

Modèle

YCG-3038

YCG-3742S

YCG-7542S

Pression maximale

3800Bar/55,000Psi

4 137 bars/60 000 psi

4 137 bars/60 000 psi

Débit d'eau maximum

3.7L/min

3.7L/min

7.4L/min

Max Orifice/Buse

0,011/0,03

0,013/0,04

0,016/0,05

Du pouvoir

30KW/40HP

37KW/50HP

75KW/100HP

Plus de choix:YC Servopompe ou pompe Hypertherm
        Contrôleur de jet d'eau et logiciel
Simple à utiliser, facile à apprendre, Fonctions puissantes.WEIHONG/ECS/ESA

Options de composants de base

Doté d'un faible bruit, pas de pollution, haute précision et haute fiabilité

Table de découpe au jet d'eau

La conception unique de cette machine de découpe au jet d'eau facilite l'installation et la maintenance. Pression de travail stable pour assurer l'efficacité du travail.

  • SYSTÈME CNC WEIHONG
  • IMBRIFICATION ET PROGRAMMATION
  • CONTRÔLEUR ECS
  • SYSTÈME DE LIVRAISON D'ABRASIF
  • SYSTÈME DE REFROIDISSEMENT

  • SYSTÈME D'ÉLIMINATION DES BOUES
  • HAUT CAPTEUR


  • SYSTÈME D'ADOUCISSEMENT D'EAU
  • TÊTE DE COUPE DE PERÇAGE
  • SYSTÈME DE CHARGEMENT

  • PLATEFORME D'ÉCHANGE
