Contrôleur et logiciel de jet d'eau

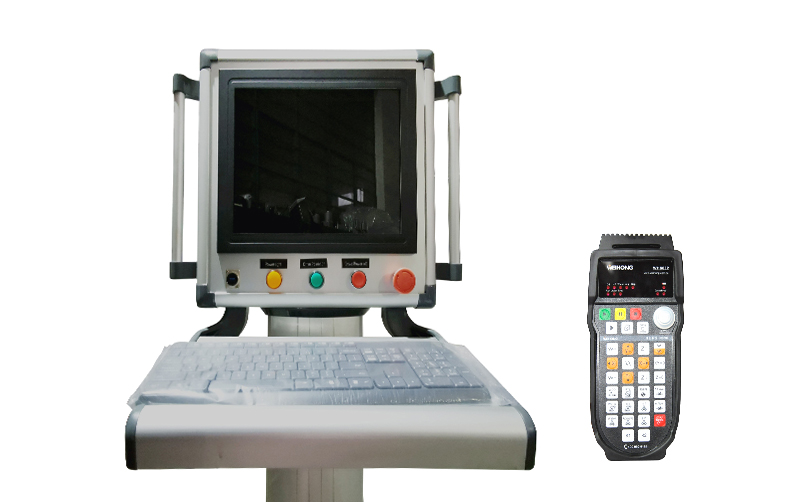

SYSTÈME CNC WEIHONG

Configuration du produit

PM95A

Câble DB9M/P

Contrôleur lambda

Paramètres de spécification

Spécification CNC	Nombre d'axes pris en charge 3-5 axes
Signaux de contrôle	Fréquence Plus 1MHZ Mode de contrôle Contrôle de position Signal de contrôle Signaux différentiels Type de signal de position Plus+Direction
Communication	externe avec PCI interactif bus Lambda PHOENIX
Broche	Sortie de tension analogique 0-10V
Mesure d'outil	Mode de mesure d'outil Étalonnage fixe, étalonnage mobile, premier étalonnage et étalonnage après changement d'outil
Compensation	Type de compensation Compensation d'erreur de vis, compensation de jeu, compensation AQE, compensation d'outil
Fichier de parcours d'outil	Format de fichier pris en charge .g/.nc/.u??/.demo/.iso/.eng/.cut/.dxf/.plt/.txt
Opérations	WCS prenant en charge WCS G54-G59 et technologie de traitement à économie de travail zéro , miroir et rotation, usinage de Cycle
Fonctionnement pratique	Guide du volant, reprise du point d'arrêt, sélection d'outil
Optimisation haute précision à grande vitesse	Algorithmes d' interpolation Algorithmes de type T, de type S et LEP
Langue du logiciel	chinois, anglais
Sécurité et fiabilité	Alarmes logicielles Alarmes d'erreur de programme, d'erreur de fonctionnement, d'erreur de surcourse, d'erreur d'automate et d'erreur de communication IO

CONTRÔLEUR ECS

Paramètres de spécification

Jusqu'à 16 axes interpolés

Architecture matérielle double cœur (Kontron)

Avec des performances élevées et une faible puissance

Moniteur LCD 15" - Écran tactile intégré (en option)

Interface périphérique : EtherCAT

Nœud EtherCAT pour gérer EcsLink

Mechatrolink® 2 et variateurs analogiques

Jusqu'à 2048 E/S avec EtherCAT

Pupitre machine modulaire (Optionnel)

Clavier alphanumérique (en option)

Caractéristiques principales

Pour définir les points de départ et d'arrêt et leurs paramètres

Pour appliquer une série d'attributs au profil sélectionné (changements d'échelle, image miroir, rotation)

Pour répéter le profil sélectionné jusqu'à ce qu'une plaque de dimensions définies soit terminée ou sur une matrice avec un nombre défini de lignes et de colonnes

Pour simuler graphiquement l'opération programmée

Pour enregistrer l'opération et la rappeler ultérieurement ;la sélection est assurée par une aide graphique

Pour sélectionner automatiquement l'opération préréglée ou pour la rappeler et l'exécuter immédiatement

Imbrication et programmation

IGEMS est un logiciel CAD / CAM / NEST moderne conçu pour les machines de découpe au jet d'eau.

Des milliers de personnes à travers le monde utilisent IGEMS pour fabriquer tout ce qu'elles veulent.Grâce à nos vastes connaissances en matière de découpe au jet d'eau et à l'utilisation illimitée de
la machine, nous essayons de créer des produits qui servent nos clients, et non l'inverse.

Options de composants de base

Doté d'un faible bruit, pas de pollution, haute précision et haute fiabilité

Table de découpe au jet d'eau

Série L

Série S

Série G

Tête de coupe

Max 5 têtes de coupe

Ce coupe-jet d'eau Max 5 peut couper n'importe quel angle à ± 45 °, il résout le problème traditionnel de l'inclinaison de la coupe à l'eau et réalise facilement une coupe 2D/3D.

Tête de coupe dynamique 5

Notre machine de découpe au jet d'eau Dynamic 5 peut assurer la précision de la section de coupe verticale en compensant l'angle de coupe de 10°, sans réduire la vitesse de coupe.

Multi-tête

Des têtes de coupe doubles ou multiples peuvent effectuer la tâche de coupe avec la même piste en même temps pour améliorer considérablement l'efficacité.

Pompe à haute pression

La conception unique de cette machine de découpe au jet d'eau facilite l'installation et la maintenance. Pression de travail stable pour assurer l'efficacité du travail.
