Fonction et équipement en option

Tête de coupe avec fonction de perçage
Mesure automatique de la hauteur par balayage laser
Plate-forme échangée
Système d'alimentation automatique d'abrasif
Système de refroidissement
Système d'élimination automatique des boues
Système de chargement hydraulique
Système d'adoucissement de l'eau
Contrôleur portatif

Tête de coupe avec fonction de perçage

Découpe au foret :

Il se réfère à la coupe avec fonction de perçage automatique, principalement pour augmenter un ensemble de perçage entièrement automatisé dans la machine de découpe au jet d'eau traditionnelle, car lors de la coupe du plus petit pore au jet d'eau, la précision n'est pas élevée, l'efficacité est faible.La combinaison parfaite de l'assemblage de perçage automatique et du système de jet d'eau CNC peut réaliser le perçage automatique, l'alimentation automatique, l'élimination automatique des copeaux, le pré-perçage avant la coupe et d'autres fonctions pour les pores plus petits.Il a la capacité de réaliser un forage de coupe unique, qui améliore la qualité des produits, mais améliore également l'efficacité de la production.

La fonction de pré-perçage avant la coupe est principalement utilisée pour le matériau composite multicouche, en raison des caractéristiques des jets d'eau à haute pression, avant la coupe et pendant le forage, le jet d'eau prendra un certain temps pour percer le matériau de la surface de Matériel.Dans le processus de forage, le matériau de moulage sous pression non multicouche n'est pas affecté et a un certain impact sur le matériau composite de moulage sous pression multicouche, susceptible de provoquer une stratification.À ce stade, vous pouvez utiliser la fonction de pré-perçage, percer un trou comme entrée pour la coupe.Cette fonction est actuellement le meilleur moyen de résoudre le problème de la stratification facile lors de la découpe du matériau composite multicouche.

Mesure automatique de la hauteur par balayage laser

Par rapport à la méthode de balayage laser traditionnelle par contact, ， la précision de détection peut être considérablement améliorée.Pendant ce temps, cela peut éviter d'endommager la pièce et garantir que la distance entre la tête de découpe au jet d'eau et la surface de la pièce est constante.

Mesure de la hauteur par balayage laser

La mesure de la hauteur par balayage laser a pour fonction de mesurer la hauteur sans contact avant la coupe.À l'heure actuelle, il prend en charge trois méthodes de mesure de la hauteur :

Mesure manuelle de la hauteur en un seul point ;
Mesure automatique de la hauteur en trois points ;
Mesure automatique de la hauteur de balayage.

Les effets des deux premiers sont les mêmes que ceux de la mesure traditionnelle de la hauteur de contact.Mais la mesure automatique de la hauteur de balayage utilisée ici adopte une nouvelle méthode, qui peut générer automatiquement une trajectoire de balayage en fonction des informations prédéfinies sur la pièce.Lors de la mesure de la hauteur, le système obtient automatiquement la valeur de base au point de départ de la trajectoire de balayage.Ensuite, il effectue un balayage de mouvement continu à grande vitesse le long de la trajectoire prédéfinie et renvoie des informations de hauteur précises via le capteur laser.

Plate-forme échangée

Description de la à jet d'eau avec plate-forme échangée :

Système d'alimentation automatique en abrasif

La plate-forme échangée est conçue pour gagner du temps sur le chargement et le déchargement des matériaux souples après la coupe.Nous pouvons placer deux pièces dans les stations avant et arrière, lorsque nous terminons la coupe d'une pièce dans la station avant, nous pouvons déplacer l'autre pièce de la station arrière vers la zone de coupe.Lors de la coupe à nouveau, l'opérateur peut terminer le déchargement et le chargement des pièces, puis nous pouvons répéter ce travail encore et encore.

Système d'alimentation automatique d'abrasif

Description du système d'alimentation d'abrasif à jet d'eau :

Système d'alimentation automatique en abrasif

Ce système d'alimentation auto-abrasif est un produit recommandé par notre société.Avec les fonctions d'étayage et d'alimentation en sable pour la machine, il améliore également l'automatisation et diminue l'intensité du travail.

Caractéristiques du d'alimentation d'abrasif à jet d'eau :

Système d'alimentation automatique en abrasif

1. Utilisation de la pression d'air pour transporter le matériau abrasif

2. Pression atmosphérique : 0.2MPA

3. Débit : < 0,3 M³/min

4. Volume du réservoir de stockage : 200 KG (à chaque fois)

5. Max.quantité d'alimentation d'abrasifs : 0-1000K/MIN
- La précision automatique et élevée réduit considérablement la charge de travail des travailleurs.

Système de refroidissement

Tour de refroidissement à eau automatique à jet d'eau

Nous garantissons que le système hydraulique peut être utilisé de manière circulaire et économiser de l'eau.

 Système de refroidissement par air

Ce système de refroidissement de type refroidi par air élargit la zone de refroidissement et augmente le débit de ventilation, et est à peine affecté par l'environnement de travail.Il est équipé d'un système de contrôle automatique de la température indépendant avec un circuit de refroidissement séparé, lorsque la température atteint la valeur définie, le refroidisseur refroidi par air fonctionne automatiquement.Comporter économe en énergie et respectueux de l'environnement.

  Refroidisseur d' eau

Ce refroidisseur peut remplacer la tour de refroidissement à eau, et beaucoup plus efficace, si la température est élevée, celui-ci est votre meilleur choix.

Modèle : TCO-10A/1D
Capacité de congélation
BTU/KCAL : 125 000/31 500
Diamètre refroidissement : 2"
Puissance la pompe : 1,5 KW

Débit gelé : 250L/Min
Capacité du réservoir : 150L
Dimensions : 1350mm * 650mm * 1250mm
Poids : 380KG

Système d'élimination automatique des boues

Introduction:

Retirez automatiquement l'abrasif du réservoir, séparez l'abrasif et l'eau. Réduisez la main-d'œuvre, améliorez l'efficacité du travail.
La pompe d'absorption aspire le mélange de sable et d'eau du réservoir dans une boîte de collecte lorsqu'elle fonctionne. Il y a des sacs filtrants tissés en plastique dans la boîte de collecte, l'eau est recyclée dans le réservoir de la machine, le sable et le mélange de la coupe sont collectés dans le filtre. sacs à l'intérieur.Afin d'atteindre l'objectif de la collecte automatique pour le rendre facile à nettoyer.

Données de la pompe à absorption

Données de la pompe simple
Débit：8 M³/H
Ascenseur：50 M
Pression de sortie：6 kgf/cm²
Distance d'absorption：7 M
Max.Diamètre des particules solides qui peuvent passer à travers : 4,5 mm
d'entrée et de sortie de la pompe : 40 mm
Puissance : air comprimé
Max.Pression d'entrée：7 kg f/cm²
Max.Consommation d'air : 0,6 mm³/min
Diamètre du tuyau d'air : 10 mm
Boîte de collecte : 1,6 m*1,0 m*1,0 m

Pompe importée en option disponible selon les exigences du client (marque : Ingersoll Ran)

Système de chargement hydraulique

Description du système de chargement hydraulique

Angle de renversement : 70° (mesuré à partir de l'horizon)
Max.capacité de charge de moment de renversement : 350 kg
La grande plate-forme de coupe est actionnée hydrauliquement pour se renverser, ce qui permet à ce chargeur hydraulique de charger ou de décharger un morceau de pierre entier tout en garantissant une perte de matériau minimale et un haut niveau d'efficacité lorsque l'unité de chargement de pierre est en marche.

Système d'adoucissement de l'eau

Description du traitement adoucissant au jet d'eau :

De nombreux types de composés existent dans l'eau courante (tels que le carbonate de calcium, l'acide carbonique).Au fur et à mesure que la machine fonctionne, l'élévation de température générera une certaine substance de la réaction de la chimie ou de la physique - comme nous l'appelions furring, ce qui réduira la durée de vie du système à haute pression et augmentera le coût.Après de nombreuses années d'expérience, nous avons développé le système qui peut résoudre le problème.Nous aimerions vous recommander cette pièce optionnelle si votre eau fournie est de mauvaise qualité.

Exigence de qualité pour l'eau

Étant donné que le travail de coupe à l'eau à haute pression après haute pression, orifice de petites particules d'impuretés dans la coupe et l'entartrage de l'eau brute, l'ion de corrosion a un impact sur la durée de vie de l'équipement et la précision doit donc être traitée à l'équipement d'alimentation en eau brute.Exigences de qualité de l'eau de découpe au jet d'eau haute pression pour le travail : eau déminéralisée.Exigences de base pour le système de découpe au jet d'eau à haute pression avec une eau de qualité supérieure à 0,5 μm, les impuretés doivent être éliminées, car en plus de l'eau générale contient une certaine quantité de fines particules solides, il existe de nombreux minéraux dissous dans l'eau, tels que le calcium carbonate, manganèse, fer et silice, etc., non seulement réduit la durée de vie de la buse, mais affecte également la cohésion du jet, réduisant ainsi l'efficacité de coupe.Assurez-vous donc de le retirer.Exigences spécifiques comme suit :

caractéristiques des impuretés	permettre la concentration(mg/L)
silicium	1.0
calcium	0.5
magnésium	0.5
ferrum	0.1
manganèse	0.1
chlorure	5.0
sulfate	25.0
nitrate	25.0
carbure	-
Tous les solides dissous	50
Niveau de PH	6.8-7.5
conductivité	50μs/cm

Contrôleur portatif

Exigence de qualité pour l'eau

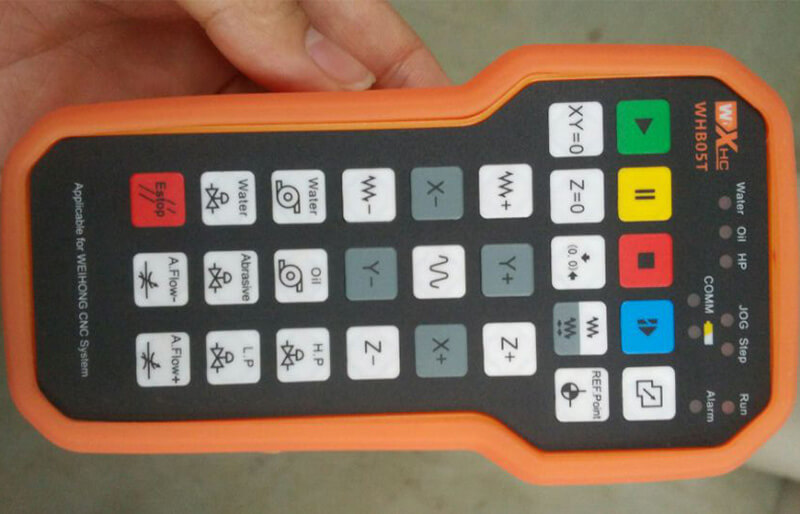

Le contrôleur portatif est disponible avec un choix de manivelle filaire ou sans fil.Il est conçu pour contrôler une machine-outil à distance.Cette console de commande offre une solution pratique et intuitive pour le réglage des outils.Il surmonte le problème lors de l'utilisation d'une méthode de réglage d'outil conventionnelle et offre également beaucoup de commodité pour l'observation et l'utilisation.
