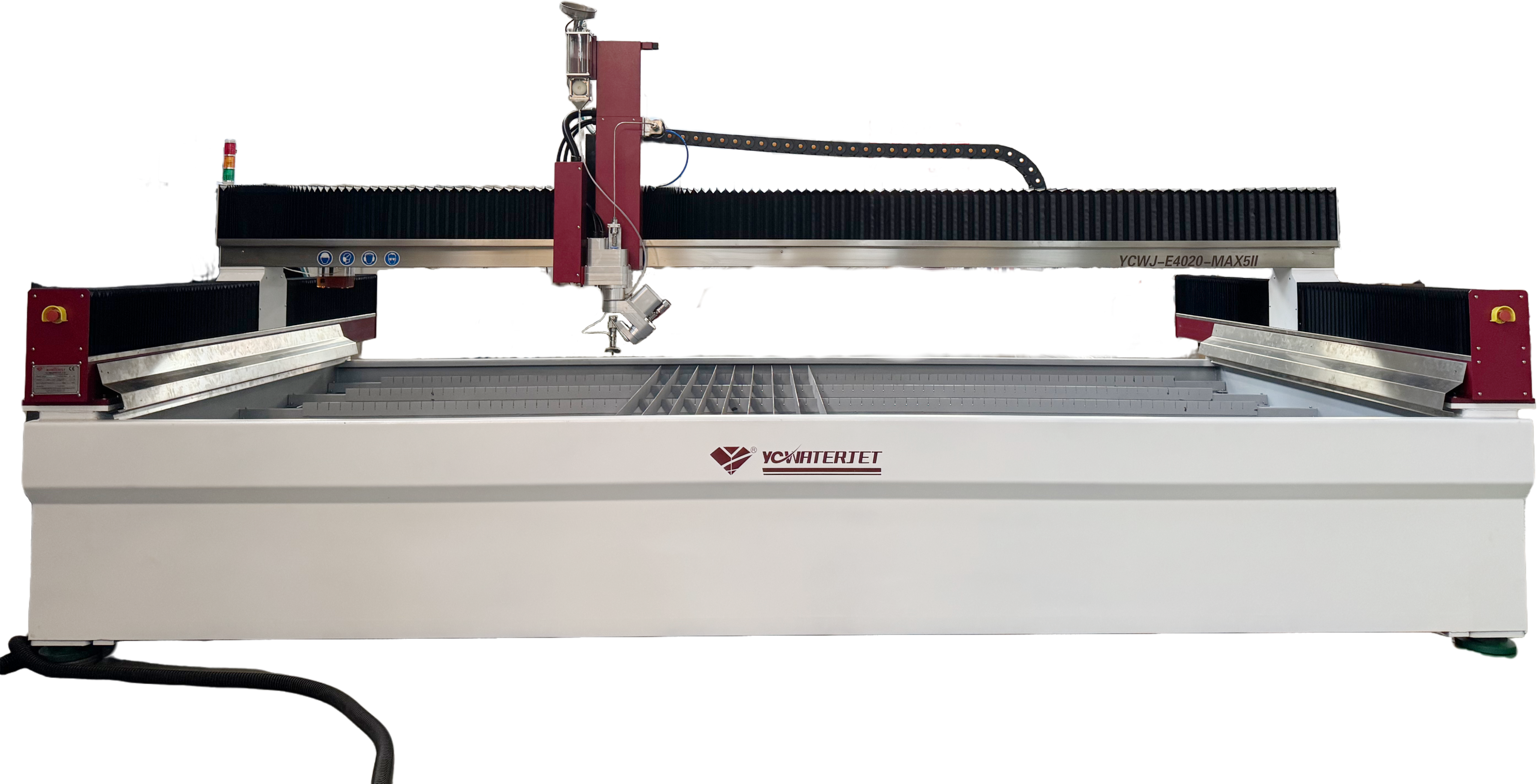

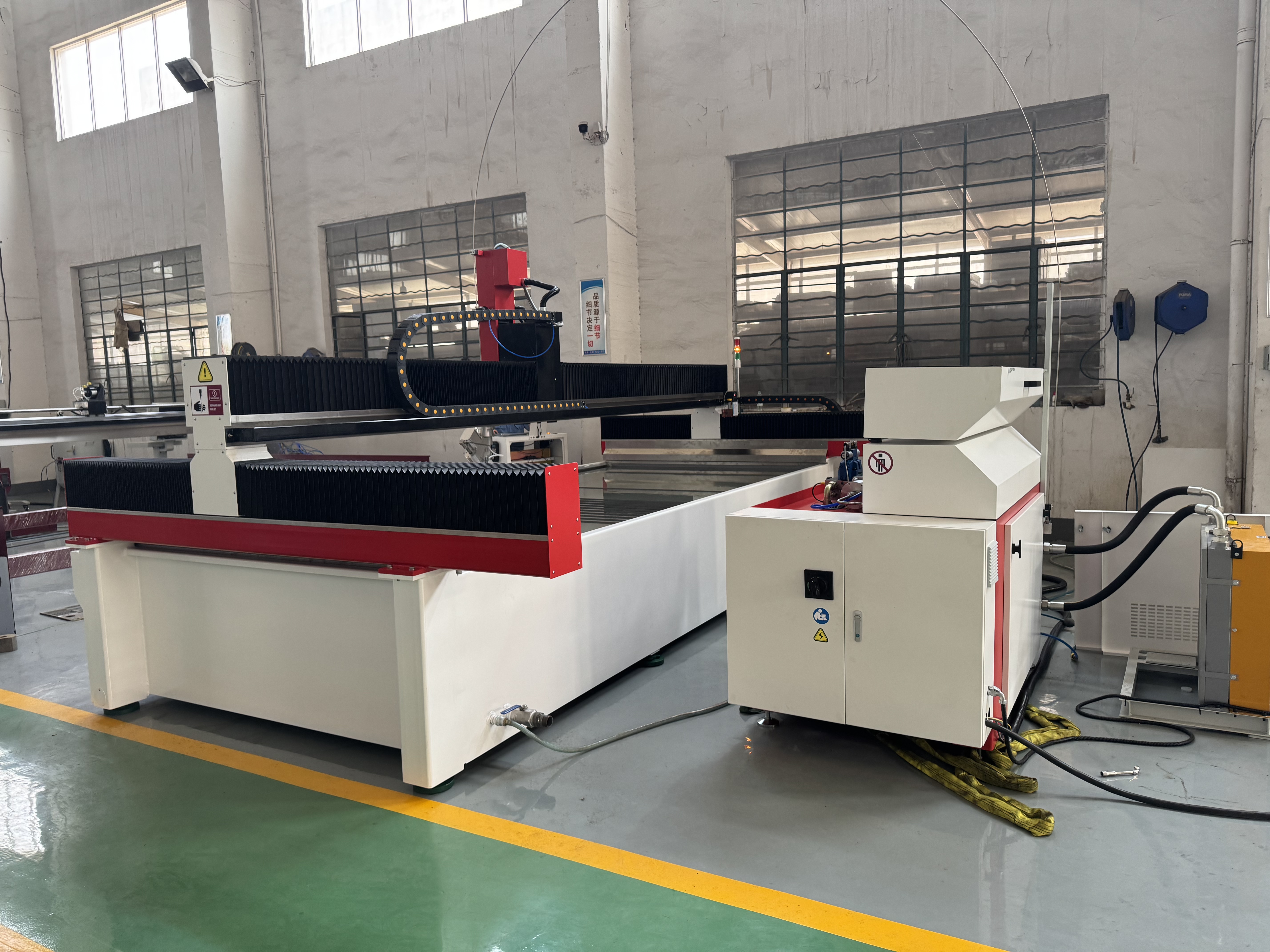

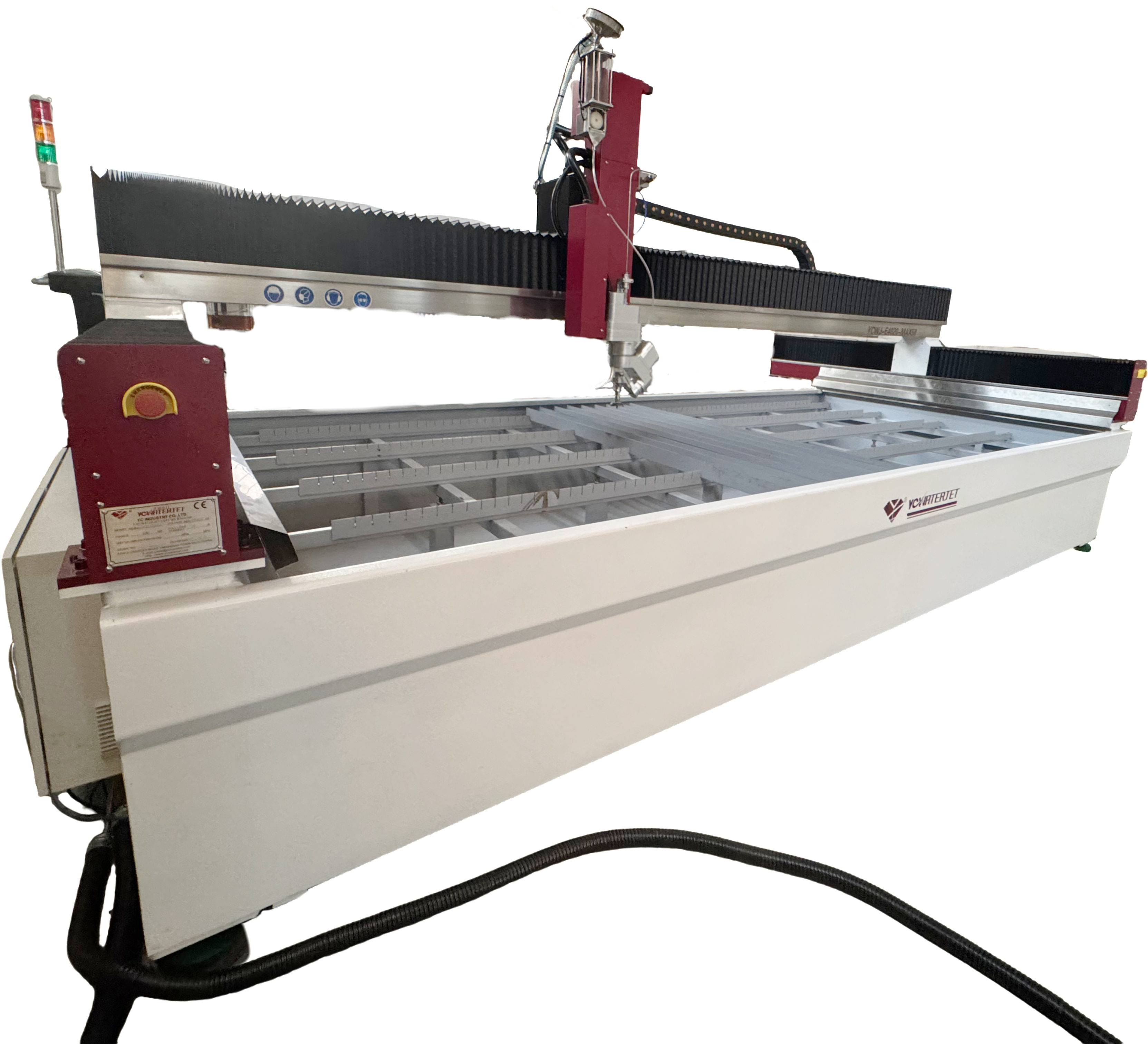

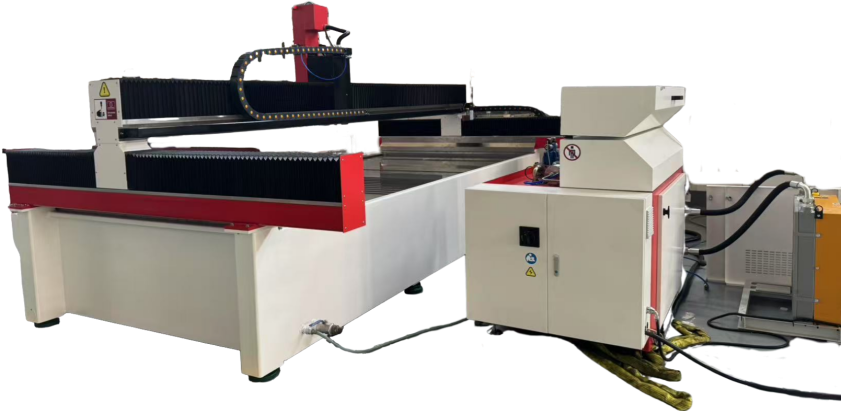

Nouvelle machine de découpe au jet d'eau série E spécialement conçue pour la pierre

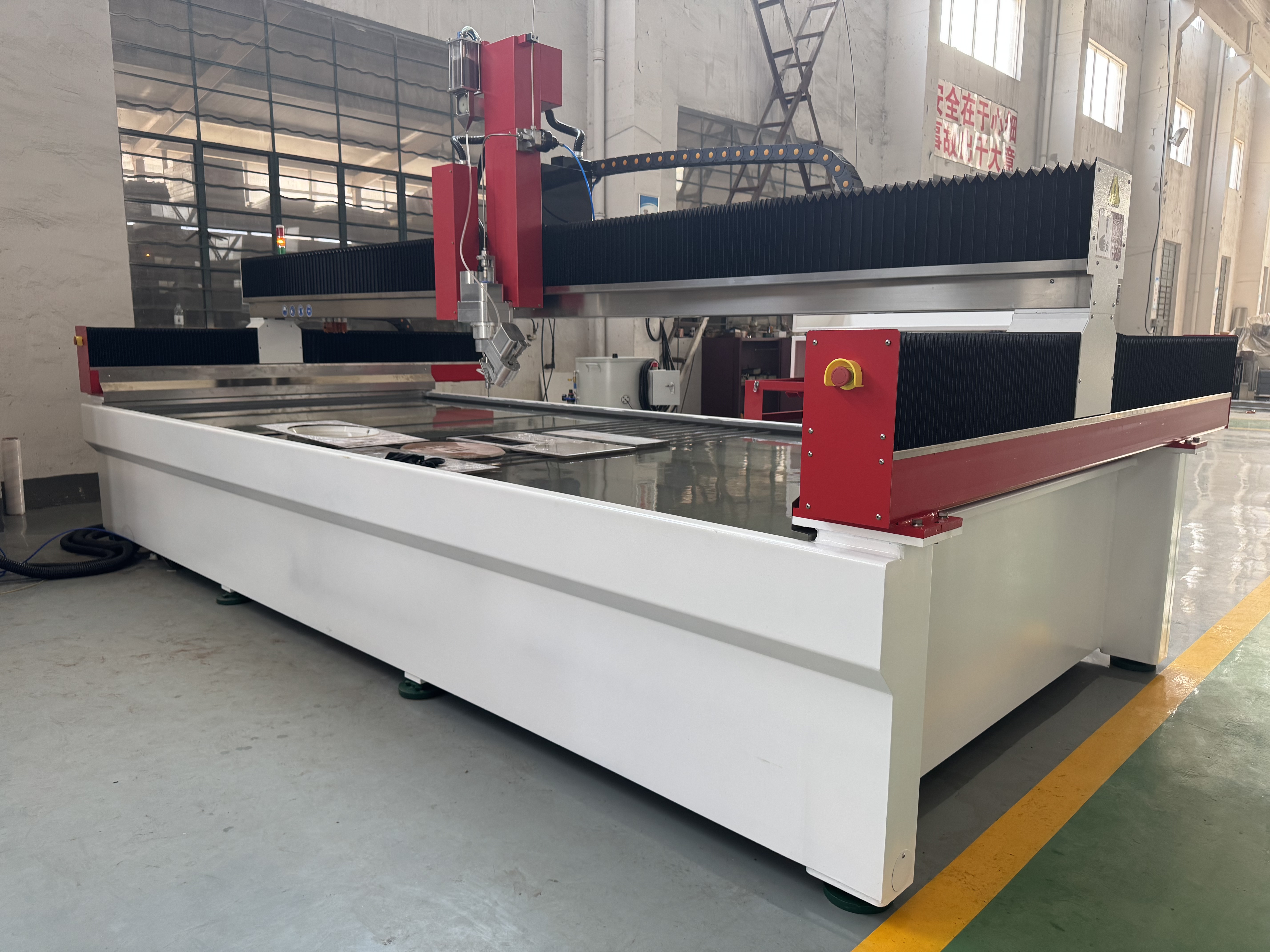

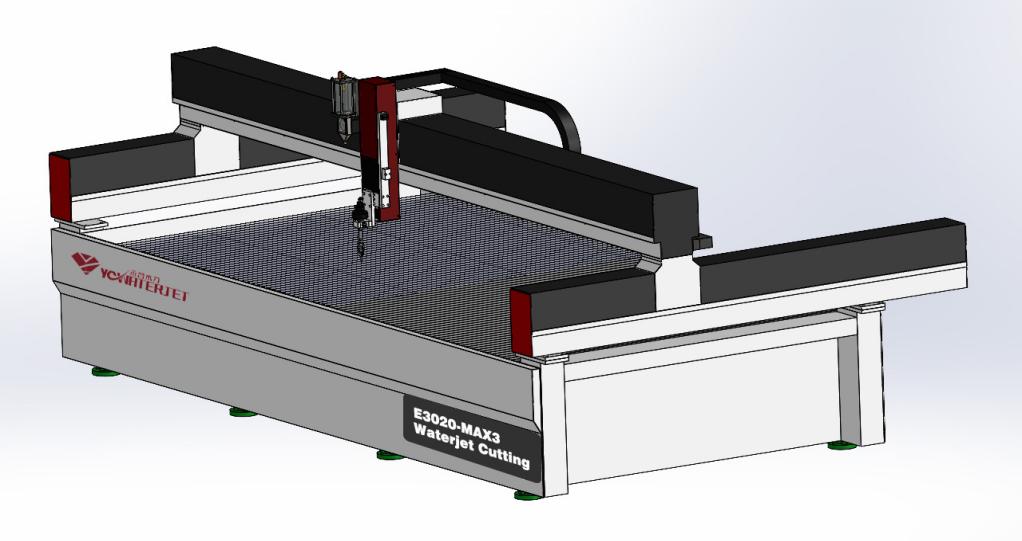

Nom : Machine de découpe au jet d'eau YCWJ CNC E3020/E4020
Zone de coupe efficace : 3000*2000 mm/4000*2000 mm
Tête de coupe : 3 axes / Dynamique 5 axes / Max 5 axes
Précision de contrôle: ± 0,01 mm
Précision de positionnement : ±0,025 mm
Vitesse de fonctionnement à sec X,Y : 0-8 m/min (personnalisable)
Description:
Machine de découpe au jet d'eau CNC nouvelle série E
• Découpe à froid, zéro dommage dû à la chaleur
Les jets d'eau utilisent des jets d'eau à ultra haute pression (avec des abrasifs mixtes) pour la découpe, ne générant pas de températures élevées. Cela évite fondamentalement les effets thermiques des méthodes de découpe traditionnelles (telles que la flamme et le laser) qui peuvent provoquer des fissures, une décoloration, une érosion des bords ou des dommages à la structure cristalline de la pierre. Cela préserve parfaitement la couleur naturelle, la texture et les propriétés physiques de la pierre. C'est la seule option pour que les pierres précieuses et délicates (telles que le marbre, le quartz et les pierres semi-précieuses) conservent leur beauté immaculée.
• Formes complexes illimitées
Les jets d'eau offrent une précision de ±0,1 mm et la possibilité de découper des formes infiniment complexes. Qu'il s'agisse de motifs de mosaïque complexes, de sculptures en relief complexes ou de toutes courbes et contours imaginables (tels que les moulures de portes et de fenêtres et les colonnes romaines), les jets d'eau peuvent facilement les créer. Cela ouvre un monde de créativité aux designers, transformant la pierre d'un bloc géométrique régulier en un support artistique qui peut être façonné dans n'importe quelle forme souhaitée.
• Un talent artistique sans faille
Pour les mosaïques surdimensionnées ou les motifs complexes, les jets d’eau peuvent former l’œuvre en un seul processus sur une seule feuille, éliminant ainsi les problèmes de couture associés à l’assemblage traditionnel en plusieurs pièces. Cela améliore non seulement l'esthétique globale et la beauté globale de l'œuvre, mais renforce également considérablement la résistance structurelle, créant un effet artistique homogène et impeccable.
• Une machine, des matériaux sans fin

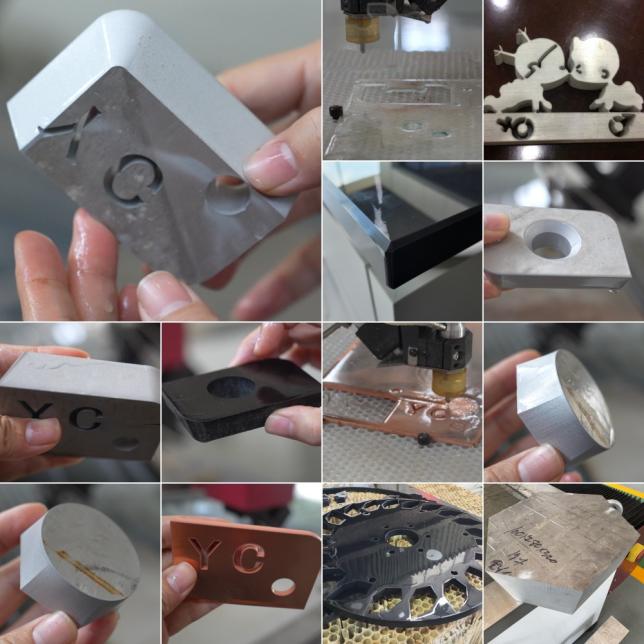

Du quartz le plus tendre au granit le plus dur, en passant par des matériaux aussi divers que le métal, le verre et la céramique, les jets d'eau peuvent couper sans effort. Cette puissante adaptabilité permet aux entreprises de transformation de la pierre d'entreprendre facilement des projets divers et multi-matériaux, en obtenant « une machine pour des usages multiples » et en améliorant l'utilisation des équipements et la compétitivité sur le marché.
• Écologique et efficace
Les principaux supports de coupe pendant le processus de découpe sont l'eau et l'abrasif naturel à base de grenade, qui ne produisent ni gaz ni poussière toxiques, améliorant considérablement l'environnement de travail et préservant la santé des employés. De plus, l'incision étroite des jets d'eau (environ 1 mm) réduit considérablement le gaspillage de matériaux et augmente le taux d'utilisation des pierres précieuses, répondant ainsi aux exigences environnementales et de développement durable de la fabrication moderne.

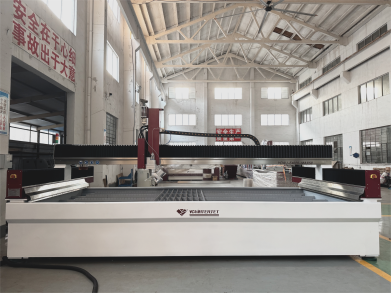

Table de découpe au jet d'eau
1.(1)Zone de coupe efficace : 3000*2000 mm/4000*2000 mm
(2) Vitesse de course
Axe X : 0-8000 mm/min
Axe Y : 0-8000 mm/min
2. Rail de guidage linéaire : HIWIN
Vis à billes : SHAC
3. Système servo : INOVANCE (CONTRÔLE DE BUS ETHERCAT)
4.CNC Contrôleur: CHAKONG
Logiciel de jet d'eau : FlowEdge
5. Pièces électriques : Schneider
6. Câbles, circuits d'air et autres accessoires associés
Tête de découpe au jet d'eau

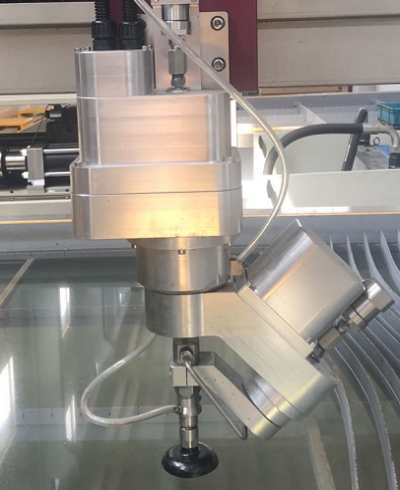

Tête de coupe Max5 axes
Angle d'inclinaison MAX: ± 60 °
Système d'asservissement EtherCAT : INOVANCE
Un axe: 200W
Axe C : 400 W

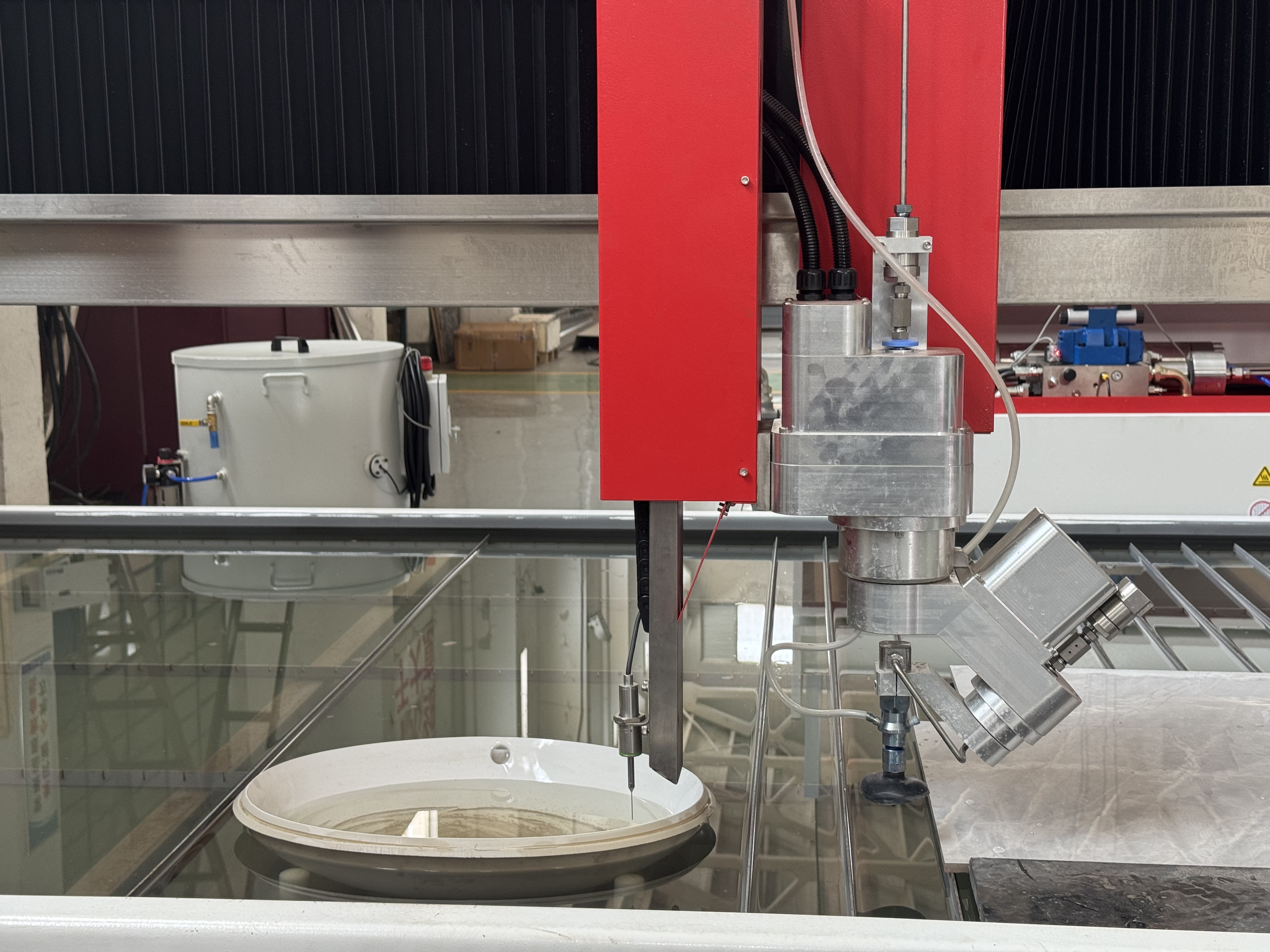

Tête de coupe 5 axes avec capteur de hauteur laser
CAPTEUR DE HAUTEUR LASER DYNAHEIGHT 2.0
La fonction est principalement utilisée dans la coupe de plaques de roche, de pierre, de carreaux de céramique et d'autres industries. Lorsque les matériaux avec une surface irrégulière convexe concave ou les matériaux ne sont pas placés horizontalement sur la table de travail, cela peut garantir la distance cible constante dans le processus de traitement et améliorer la précision de coupe sans rayer ni presser la surface.
Machine de découpe au jet d'eau YCWJ CNC E3020/E4020 | ||||
Paramètres | Unité | E3020 | E4020 | |
Zone de coupe efficace | MM | 3000×2000 | 4000×2000 | |
Déplacement de l'axe | X | MM | 3100 | 4100 |
Y | MM | 2100 | 2100 | |
Z | MM | 150-180 | 150-180 | |
Précision de coupe | MM | ±0,1 ( surface supérieure ) | ||
Précision de positionnement répétitive | MM | ±0,025 | ||
Vitesse de marche à sec X,Y | m / min | 0-15 | ||
Modèle de transmission | m / min | Rail de guidage & linéaire à vis à billes | ||

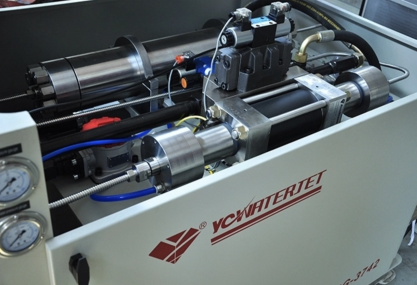

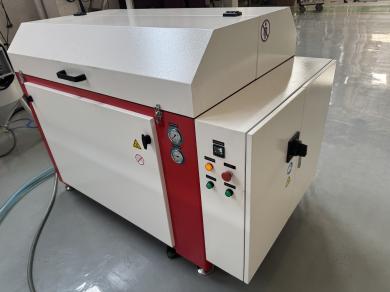

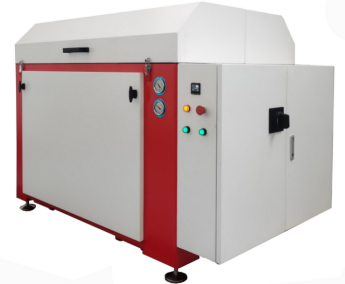

- Ensemble intensificateur : principaux composants d'Accustream
-Système de filtration d'eau de type à une rangée
- Fonction de régulation manuelle de la pression
- Pression maximale : 4137 bars (60 000 psi)
- Pression de fonctionnement : 340 Mpa
- Départ Triangle Étoile
- Moteur principal : 37KW/50HP
- Débit d'eau maximum : 3,7 L/Min
- Principaux composants électriques ： Schneider
- Automate : Siemens
- Arrêt et protection automatiques à pression supplémentaire
- Pompe de surpression d'eau d'entrée
- Capteur de température d'huile
- Capteur de pression d'entrée d'eau
- Protection à trois couches (surpression HP/température de l'huile/pression d'eau d'entrée faible).
- Composants électriques : Schneider
- Automate : Siemens
- Manomètre de pression d'huile et d'entrée d'eau : WIKA
- Vannes hydrauliques et pompe à huile : HYTEK

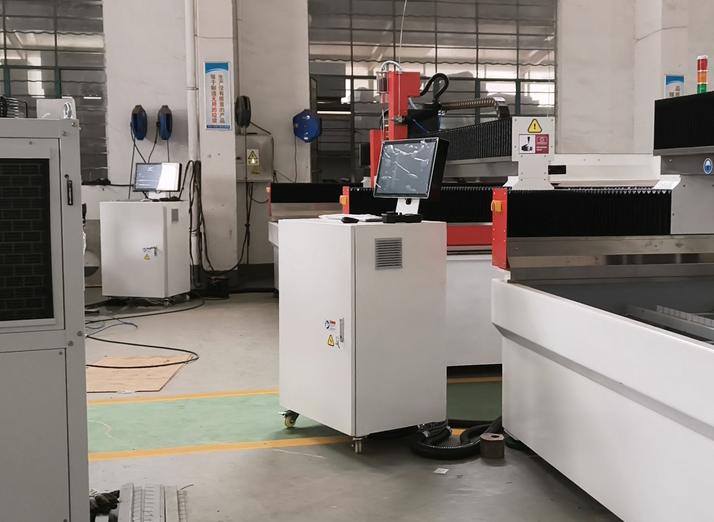

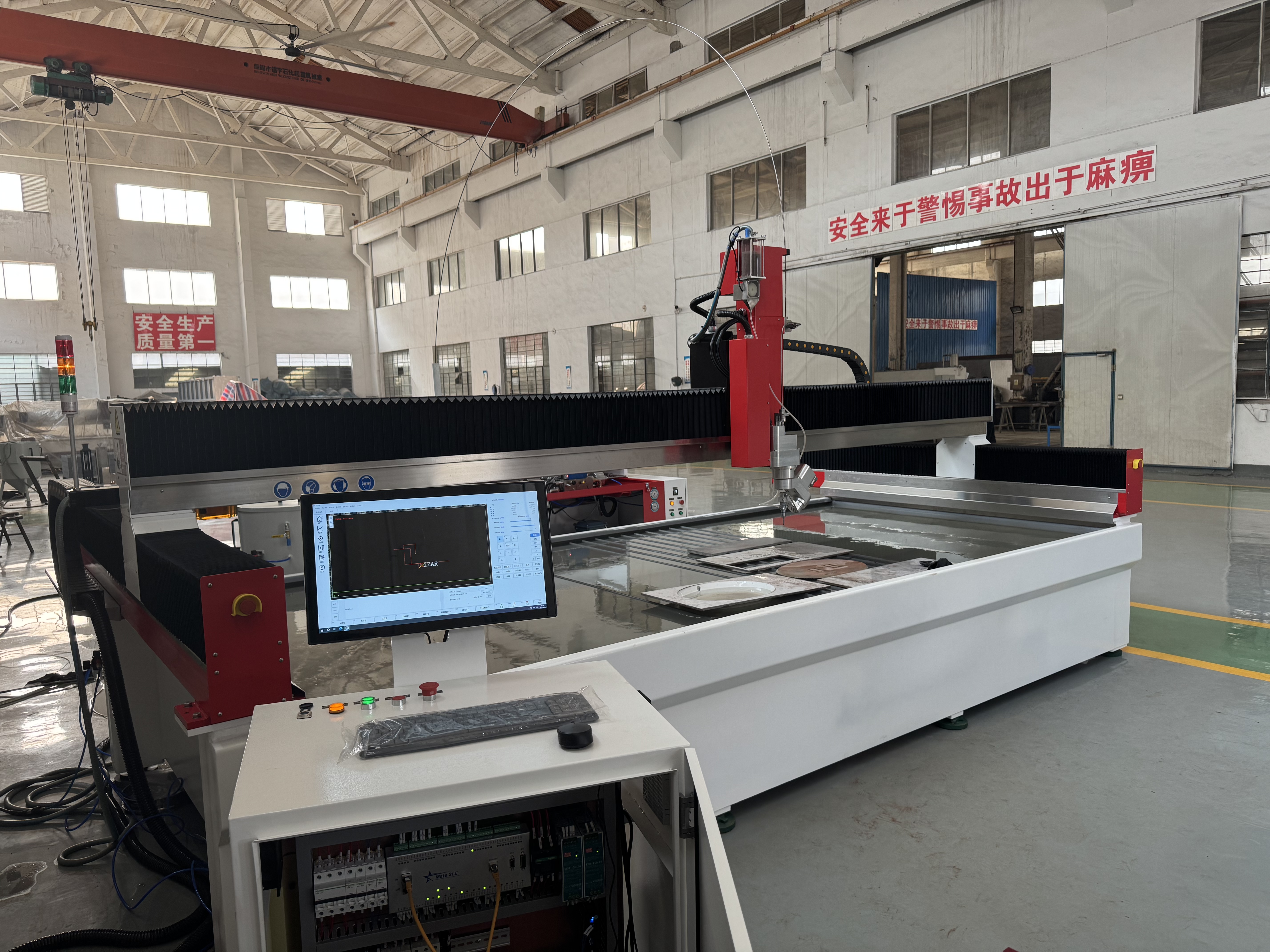

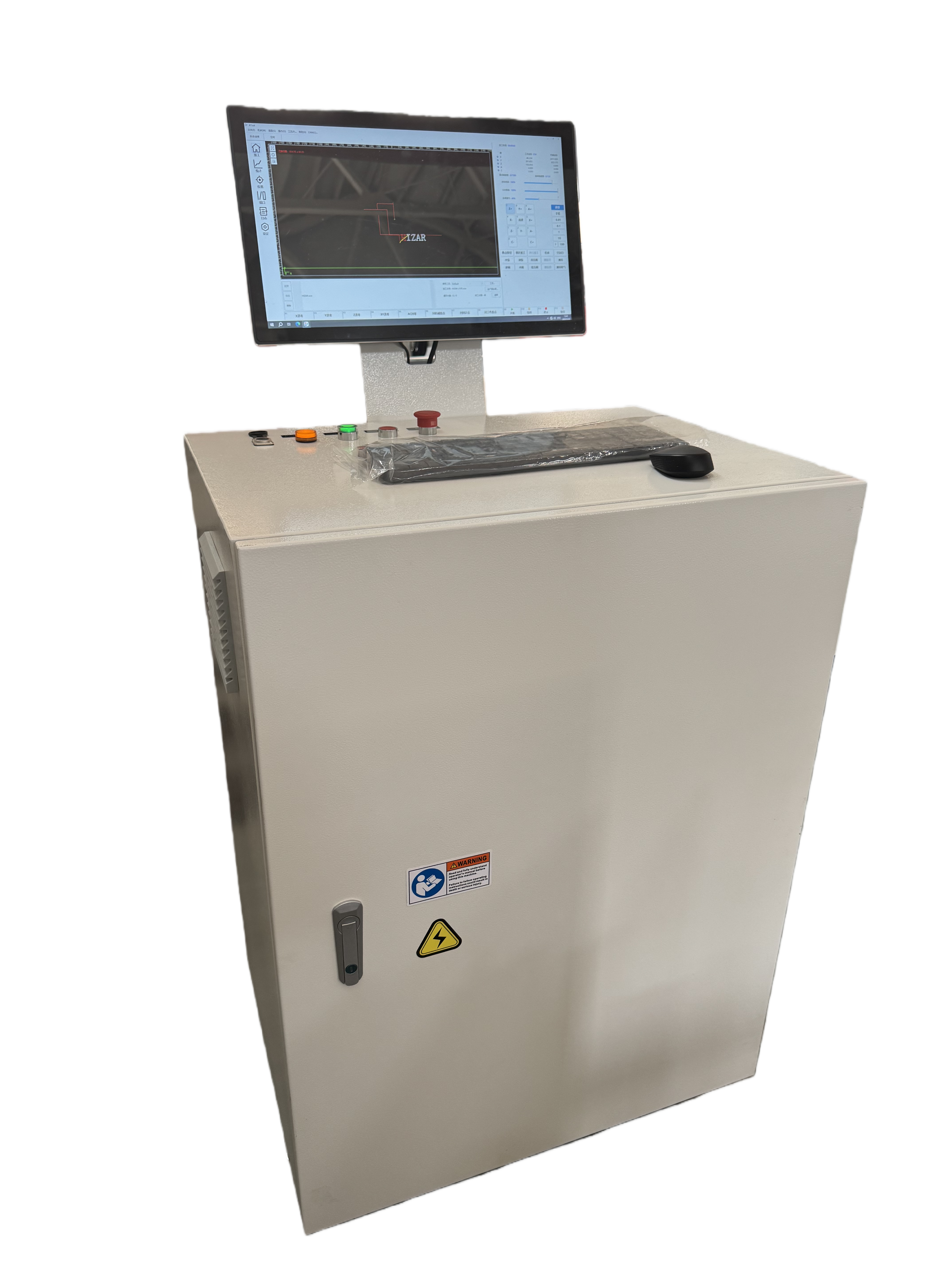

Contrôleur CNC
Équipé du système de contrôle de découpe au jet d'eau FlowEdge P100/P200 de CHAOKONG et du système de servomoteur INOVANCE, il offre un positionnement précis sur l'axe XY, une facilité d'utilisation et une grande fiabilité. Sa fonctionnalité est presque identique à celle du contrôleur CNC inclus dans la série standard, mais à un prix plus abordable.
Le FlowEdge P100 est un système de découpe planaire à 3 axes principalement utilisé pour couper des matériaux tels que le verre, la pierre et le métal. Il convient également pour couper les pinces de porte en verre et les trous dans l'industrie de la salle de bain.
Le FlowEdge P200 est un système de coupe à 5 axes qui prend en charge le biseautage, principalement utilisé pour le traitement des mosaïques de carreaux, des comptoirs en dalles, des bassins en céramique et des pièces métalliques.

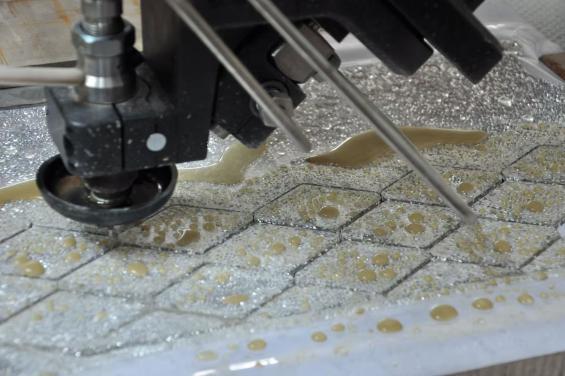

Modèle de mosaïque de carreaux
Comptoir en granit et marbre
Base de lavabo
Diamants Swarovski
Avis:
La machine de découpe au jet d'eau de la série E est spécialement développée par nos soins pour l'industrie de la taille de la pierre. Par rapport aux machines de découpe standard, son prix et son coût sont inférieurs. En plus des matériaux en pierre, les machines de découpe au jet d'eau de la série E peuvent également couper d'autres matériaux tels que le métal, le verre, la fibre de carbone, le caoutchouc, etc.
Photos | Caractéristiques |
| SYSTÈME D'ALIMENTATION EN ABRASIF Trémie abrasive : Alimentation dynamique en sable Le type dynamique remplace le type traditionnel. Le type manuel facilite l'opération. Avec l'aide de la CNC, nous pouvons contrôler automatiquement l'abrasif Réservoir abrasif : Il peut fournir la consommation de sable à chaque fois après son remplissage. Capacité : 170L |

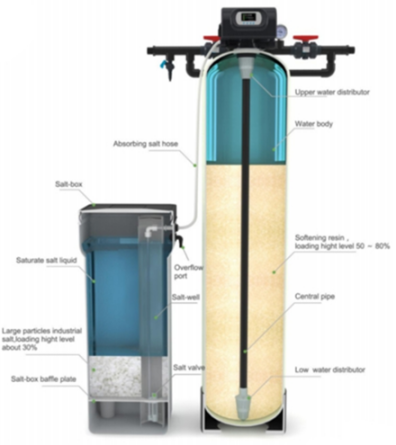

| SYSTÈME D'ADOUCISSEMENT DE L'EAU WT-2 Il existe de nombreux types de composés présents dans l’eau courante. (Carbonate de calcium, acide carbonique) Au fur et à mesure que la machine fonctionne, l'augmentation de la température générera une substance de réaction chimique ou physique - comme nous l'appelons fourrure, ce qui réduira la durée de vie du système haute pression et augmentera le coût. Après de nombreuses années d'expérience, le système peut résoudre le problème. |

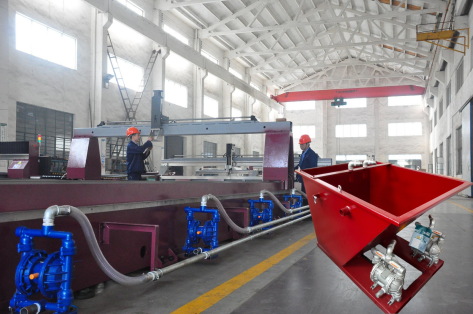

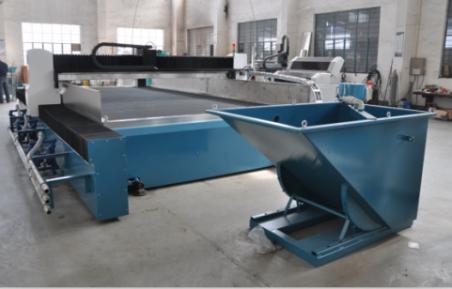

| SYSTÈME D'ÉLIMINATION DES BOUES SR-2 Paramètres de la pompe d'aspiration ： (Chine) Les paramètres de la pompe unique Débit : 10M³/H Portée de tir : 50 M Pression de sortie : 6 kgf/cm² Portée d'absorption : 7 M Promesse maximale grâce à la partie solide : 4,5 mm Diamètre d'entrée et de sortie de la pompe : 40 mm Puissance : air comprimé La pression d'entrée maximale: 7 kgf/cm² La consommation d'air maximale : 0,6 mm³/min Diamètre trachéal: 10 mm Boîte de collecte : 1,6 m*1,5 m*1,2 m |

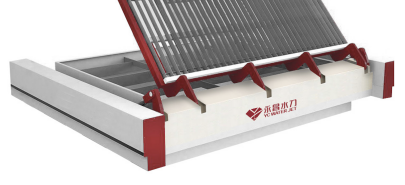

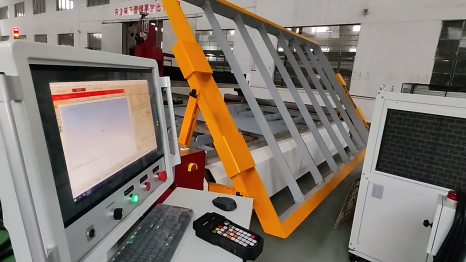

| SYSTÈME DE CHARGEMENT HYDRAULIQUE HYL400 1. Max. Capacité de charge du moment de renversement : 400 KG 2. La grande plate-forme de coupe est actionnée hydrauliquement pour se renverser, ce qui permet à ce chargeur hydraulique de charger ou de décharger une pièce entière de plaque tout en garantissant une perte de matériau minimale et un niveau élevé d'efficacité lorsque l'unité de chargement de plaque est en fonctionnement. |
